Modbus rumtemperaturregulator med indgange og udgange on board. Til varme regulering.

Tilgængelighed: Bestilles fra producent, tages ikke retur.
Varenummer: MBR-100
Producentens varenr.: MBR-100
Kontakt os pr. e-mail: kontakt@elsag.dk for pris.

Modbus rumtemperaturregulator med indgange og udgange on board. Til varme regulering.

Modbus kontroller til regulering af varme med PWM ventil.
Med stort display og enkeltknaps betjening (drej/tryk). Anvendes til temperaturregulering i rum m.m. Modulerne kan anvendes alene eller sammen med et overordnet system. Udgangene er pulsmoduleret.

RS485 kommunikation.  Indbygget ur med op til 6 programmer pr. dag.

Se udførlig beskrivelse i databladet.

 Forsyningsspænding:  24V AC (+-10%)
 Måleområde:  -20...+50°C
 Kommunikation:  2-ledet RS485 - Modbus RTU, slave, optisk adskilt
 Setpunkts korrektur: +- 10 til +- 1 K (afhængigt af konfiguration)
 Montage:  UP-dåse, Ø = 55mm
 Beskyttelse:  IP20
 Farve:  Hvid farve lign. RAL 9010
 Mål:  90 x 112 x 20mm
 Mål på skærmen:   60 x 60mm LCD

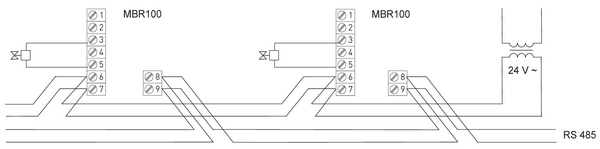

Ledningsdiagram:

Ledningsdiagram for MBR100

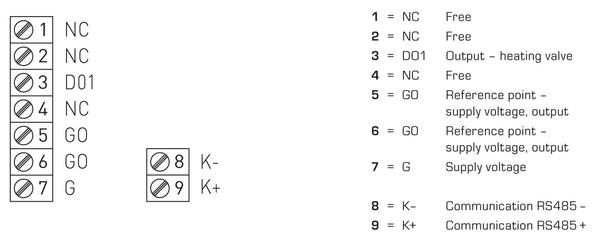

Tilslutningsdiagram:

Tilslutningsdiagram for MBR100

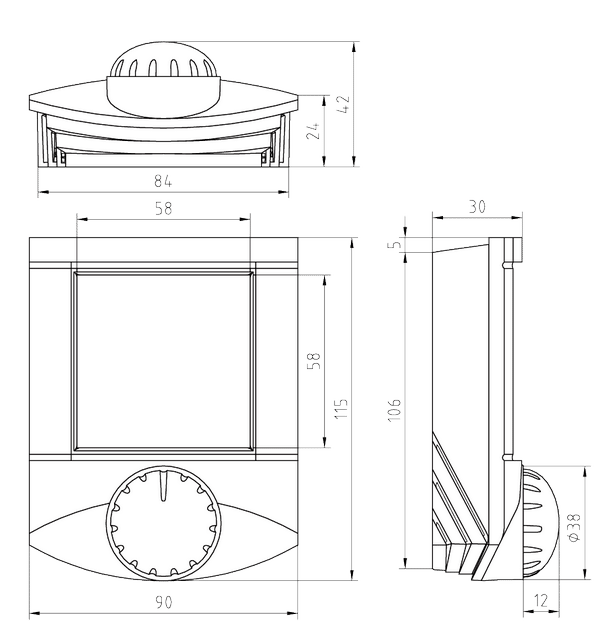

Dimensionerne:

Dimensioner for MBR100

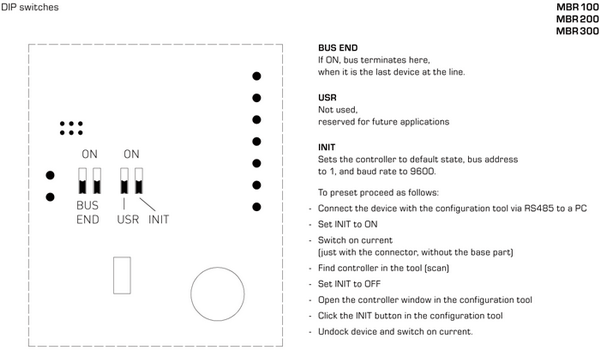

DIP Switches

Dip Switches for MBR 100, 200 og 300

*
*
*
*
Produkt detaljer

Modbus rumtemperaturregulator med indgange og udgange on board. Til varme regulering.

Modbus kontroller til regulering af varme med PWM ventil.
Med stort display og enkeltknaps betjening (drej/tryk). Anvendes til temperaturregulering i rum m.m. Modulerne kan anvendes alene eller sammen med et overordnet system. Udgangene er pulsmoduleret.

RS485 kommunikation.  Indbygget ur med op til 6 programmer pr. dag.

Se udførlig beskrivelse i databladet.

 Forsyningsspænding:  24V AC (+-10%)
 Måleområde:  -20...+50°C
 Kommunikation:  2-ledet RS485 - Modbus RTU, slave, optisk adskilt
 Setpunkts korrektur: +- 10 til +- 1 K (afhængigt af konfiguration)
 Montage:  UP-dåse, Ø = 55mm
 Beskyttelse:  IP20
 Farve:  Hvid farve lign. RAL 9010
 Mål:  90 x 112 x 20mm
 Mål på skærmen:   60 x 60mm LCD

Ledningsdiagram:

Ledningsdiagram for MBR100

Tilslutningsdiagram:

Tilslutningsdiagram for MBR100

Dimensionerne:

Dimensioner for MBR100

DIP Switches

Dip Switches for MBR 100, 200 og 300

Yderligere information
Producent: DOMAT
