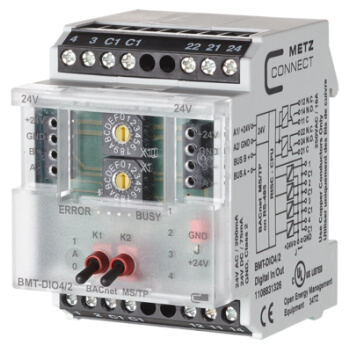

BACnet kombi io modul 4 digitale indgange | 2 relæ udgange, BMT-dio 4/2

Varenummer: BTR-1108831326
GTIN/ISBN/EAN: 4250184138723
Leveringstid: 1-2 hverdage - produktet er lagerført
DKK 1287,94 ekskl. moms
Produkt specifikationer
Attribute nameAttribute value
Indgange:4 digitale
Udgange:2 Relæ med manuel overstyring "0-Auto-1". Max. 16 Amp AC1 250V/AC pr. relæ. Max. 25 Amp total.
Protokol:BACnet MS/TP
Justerbar adresse:0-99
Baudrate:9600 - 19200 - 38400 - 57600 - 115200 Bit/s (9600 Default)
Forsyningsspænding:24V AC/DC (+/- 10%)
Grøn LED:Visning af drift og kommunikations aktivitet
Rød LED:Lyser/blinker ved kommunikations fejl
Gul LED:Status på indgange og udgange
Montering:På DIN skinne. Passer i standard gruppe tavle.
Strømforsyning og bus forbindes hurtigt mellem IO modulerne med jumper.
Sammen med modulet leveres:
Jumper
og
Tilslutningsklemme
Max. 15 moduler på en række (samme tilslutningsklemme).
Omgivelse temperatur:-5...+55 °C
Dimension:BxHxD: 50 x 70 x 75mm
Beskyttelse:IP 20

Blokdiagram:

Blokdiagram for Bacnet DIO 4/2

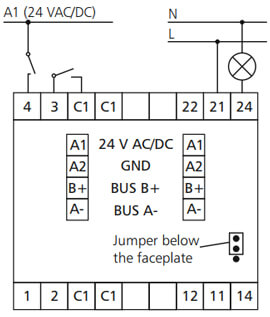

Tilslutningsdiagram 1:

Tilslutningsdiagram for Bacnet DIO 4/2

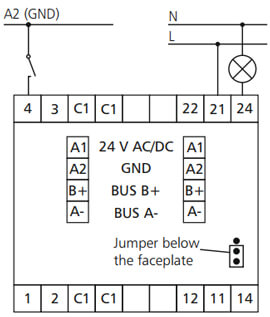

Tilslutningsdiagram 2:

Tilslutningsdiagram for Bacnet DIO 4/2

I nedenstående PDF er modulernes software beskrevet.

Bacnet Software manual BACnet software manual - Engelsk
*
*
*
*
