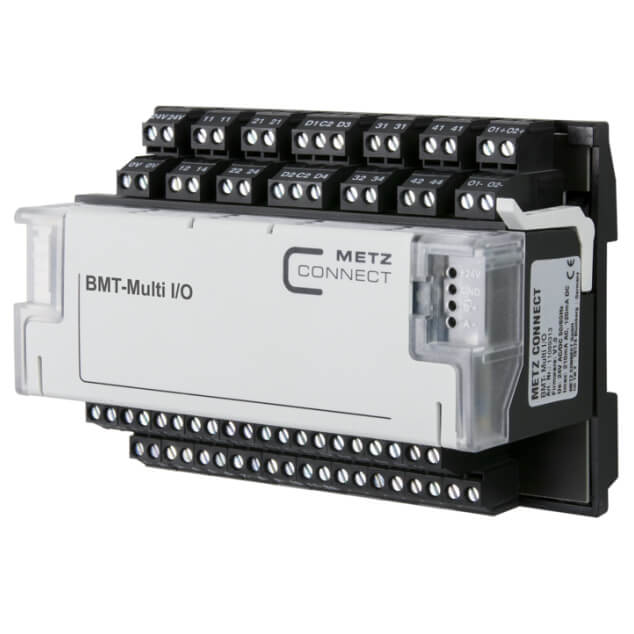

BACnet multi 29 io

Tilgængelighed: Bestilles fra producent, tages ikke retur.
Varenummer: MC-11089313
Producentens varenr.: 11089313
EAN nr.: 4251394600901
Kort beskrivelse: BACnet kombi modul med 11 digitale indgange, 6 analoge indgange (modstand/spænding), 1 analog indgang (4-20mA), 4 relæ udgange, 4 photomos udgange, 2 analoge udgange 0-10V, 1 tælle indgang "S0"
Leveringstid: 4-7 hverdage
DKK 4815,00 inkl. moms
Produkt specifikationer
Attribute name Attribute value
Indgange: 11 digitale, 6 analoge universale indgange. Kan konfigureres til 0-10V eller modstandsindgange (føler) fra 40 til 4MOhm. Standard føler er defineret. Der kan laves egen modstands kennlinie. Opløsningen er 15 bit., 1 Analog indgang 0-20mA, 1 S0 tælle indgang i henhold til DIN EN 62053-31 klasse A
Udgange: 4 Relæ 250V / 6 Amp (AC1), 4 Photomos 24V AC/DC 100mA, 2 analoge 0-10V
Protokol: BACnet MS/TP
Justerbar adresse: 0-99
Baudrate: 9600 - 19200 - 38400 - 57600 - 115200 Bit/s (9600 Default)
Forsyningsspænding: 24V AC/DC (+/- 10%)
Grøn LED: Visning af drift og kommunikations aktivitet
Rød LED: Lyser/blinker ved kommunikations fejl
Gul LED: Status på indgange og udgange
Montering: På DIN skinne.
Omgivelse temperatur: -5...+55 °C
Dimension: BxHxD: 125 x 93 x 61mm
Beskyttelse: IP 20

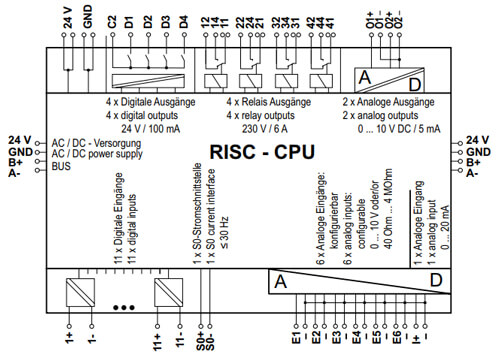

Tilslutningsdiagram:

Tilslutningsdiagram for BMT Multi



I nedenstående PDF er modulernes software beskrevet.

 BACnet software manual - Engelsk
*
*
*
*
