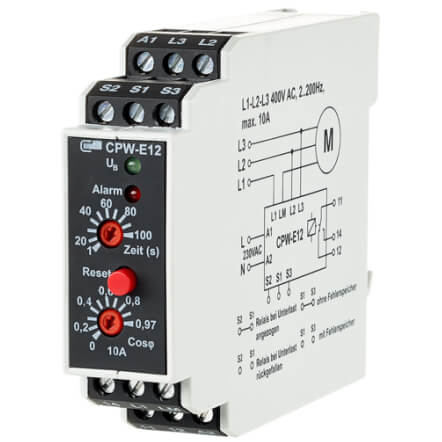

Belastningsvagt relæ.
Anvendes til overvågning af motorens belastning ved hjælp af Cos phi måling.
Anvendelse ventilator:
Hvis kileremmene på en ventilator springer eller hopper af, falder belastningen på motoren,
Cos Phi falder og relæet vil give en fejlmelding.
Anvendelse pumpe:
Belastningen på pumpen vil falde hvis flowet falder pga. lukkede ventiler eller tilstopninger.
Kan anvendes på følgende motortyper (Se datablad):
- 1 Faset
- 3 Faset
- 2 Trinsmotor
- Motorstyringer med frekvensomformer
Måleområde
- 1...10 Amp (Ved støre strømme bruges måletransformator)
Lysdiode Indikering:
LED grøn : Styrespænding
LED rød : Fejl
Indstillinger:
- Forsinkelse alarm (1- 100 sec)
- Cos Phi (0...0,97)
Reset mulighed :
- Taster på relæet.
- Extern styreindgang
- Ved at fjerne styrespænding kort.
Styrespænding: 230V AC
Udgang: 1 Omskifter
Kontaktbelastning: 230V/AC 4Amp, AC1
Mål: Bredde 22,5mm, Højde 75mm, Dybde 100mm
