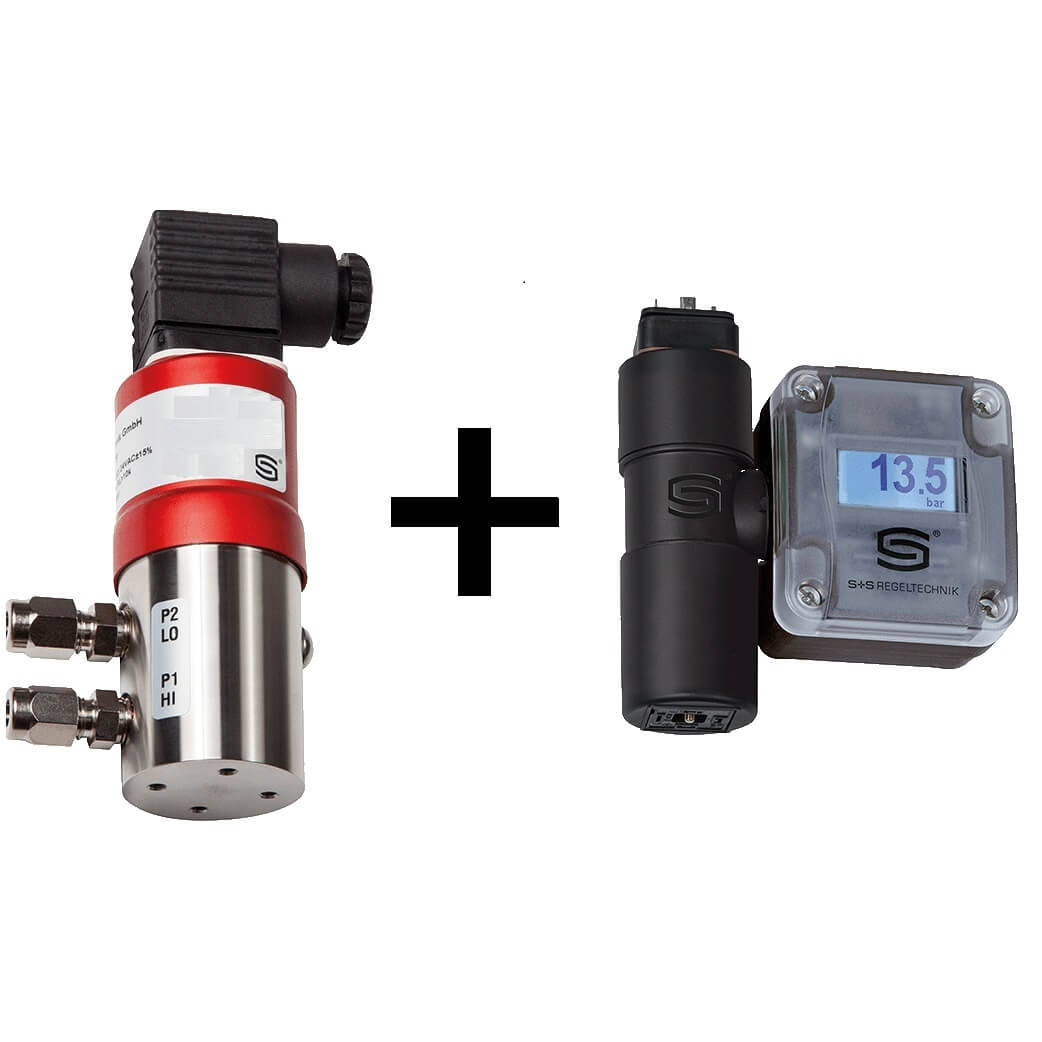

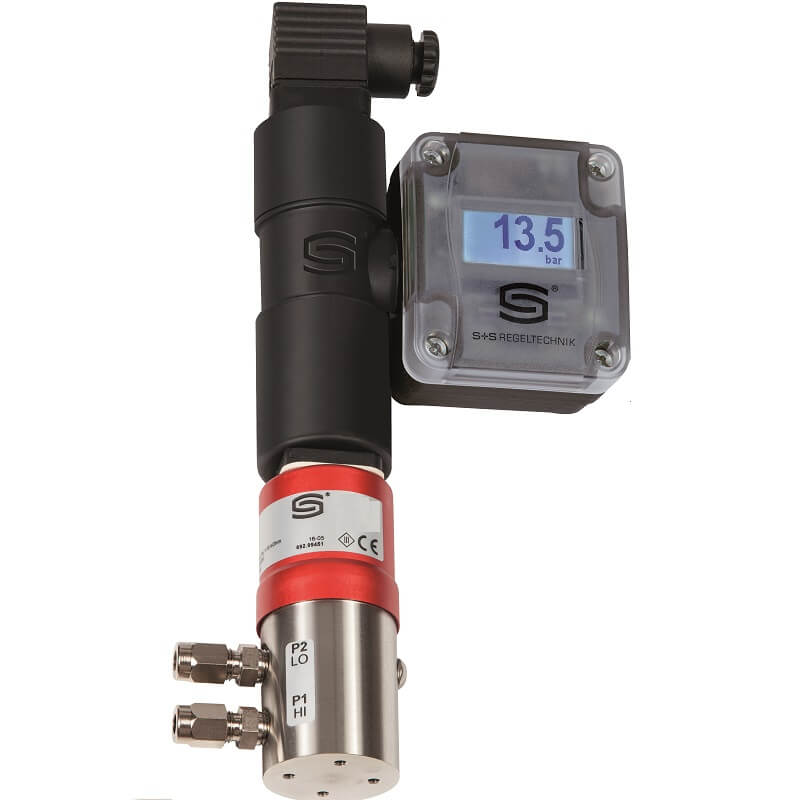

Differenstryktransmitter | 0-0,5 bar | 4-20mA | Display

Tilgængelighed: Bestilles fra producent, tages ikke retur.
Varenummer: SHD-692-I-907-LCD
Producentens varenr.: 1301-4122-1510-000
EAN nr.: 4251325620459
Kort beskrivelse: Differens tryktransmitter med display til luft og væske. Måleområde 0...0,5 bar, 4-20mA udgangssignal. Forsyningsspænding 24V DC, 2 leder tilslutning
Leveringstid: Typisk 3-5 hverdage
DKK 6022,50 inkl. moms
Din pris: DKK 4516,88 inkl. moms
Produkt specifikationer
Attribute nameAttribute value
Måle type:Differenstryk | Luft | Væske
Medie:Til måling af tryk i vand, luft og hydraulik. Sensoren må IKKE anvendes til måling i ammoniak, freon eller brændbare og aggressive medier
Måleområde:0..0,5 bar (Differenstryk)
Udgangssignal:4-20mA
Display:Ja
Relæ udgang:Nej
Forsyningsspænding:18...33V DC
Elektrisk tilslutning:2 leder
Medie temperatur:-15..+80 °C
Beskyttelse:IP 65
Maksimal tryk på + (P1):3 bar
Maksimal tryk på - (P2):3 bar
Maks tryk:Differenstryktransmitter kan holde til et maksimalt systemtryk på 25 bar (Samtidig på P1 og P2)
Medie tilslutning:2 x Kompressionsfitting til 6mm kobberrør
Datablad:Se datablad, måltegninger og elektrisk tilslutning under fanerne.

Tilslutningsdiagram:

Tilslutningsdiagram for SHD 692-U

Dimensioner:

Dimensioner for SHD692 med display

*
*
*
*
Yderligere information
Producent: S+S REGELTECHNIK
