| Forsyningsspænding: |
3 faset | 3x380V(-15%)... 440V(+10%) |
| Forsyningsfrekvens: |
47-63Hz |
| Beskyttelse: |
IP20 |
| EMC filter: |
Indbygget EMC filter klasse "C3" i henhold til
IEC61800-3.
C3 er godkendt til industri uden kontor mm.
Hvis bedre krav er påkrævet kan ekstern
filter tilkøbes.
Se EMC filter længere nede på siden. |
Frekvensomformerens variable
udgangsfrekvens: |
0-400Hz |
Max. motoreffekt ved
"konstant drejningmoment".
F.eks. snegle eller transportbånd: |
2,2kW
Max. overbelastning 150% i 60 sek. |
| Motorreguleringsform: |
Frekvensomformeren har sensor,
løs vektorregulering samt den
forbedrede SVPWM motor styring.
|
| Kommunikation: |
ModBus RTU RS485 |
| RJ45 STIK |
Det er muligt at tilslutte eksternt tastatur.
Det er hermed også muligt at gemme
frekvensomformerens indstillinger og
kopiere dem over i en anden. |
|
Energispare funktion:
|
Automatisk tilpasning af udgangsspænding
i forhold til belastning: P04.26=1 |
|
Justeringsmuligheder af motorens
hastighed på frekvensomformeren:
|
-Med indbygget potentiometer
-Med tastatur (pil op/ned)
-Med analoge indgang (F.eks potentiometer)
-Frekvensindgang (HDI)
-Multispeed 16 hastigheder med indgange
-Simpel PLC sekvens
-Via Modbus
-PID Regulering f.eks til trykstyring.
Der kan med digital indgang skiftes
mellem ønsket setpunkt. |

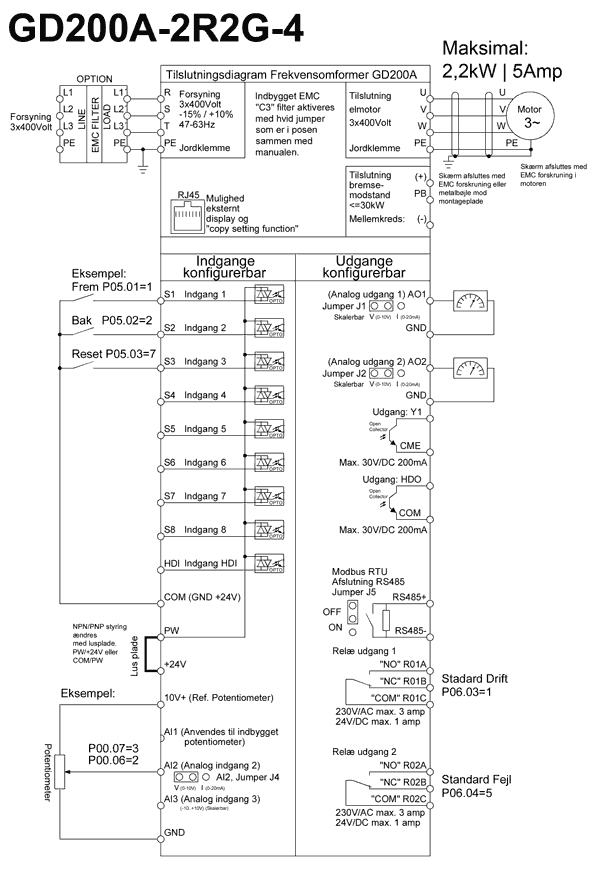

| Digitale indgange: |
8 indgange (S1-S8). NPN eller PNP,
kan ændres med lusplade.
Indgangene kan programmeres med
et stort udvalg af funktioner. |
| Frekvens indgang: |
1 (HDI) max. 50kHz.
Kan anvendes til at styre
hastigheden i forhold til indgangsfrekvensen. |
| Analoge indgange: |
AI2 (0...10V/0...20mA) skalerbar.
AI3 (-10V...+10V) Kan skaleres til 0-10V |
| Relæ udgange: |
2 stk. programmerbare.
Kontaktbelastning max:
3 Amp ved 250V/AC
1 Amp ved 30V/DC |
| Collector udgange: |
2 stk. (Y1 / HDO) programmerbare.
Max. 200mA 30V/DC |
| Analoge udgange: |
2 stk. 0...10V/0...20mA.
Programmerbare |
| Strømforsyning: |
24V/DC maks. belastning 200mA.
Kan anvendes til forsyning af tryktransmitter mm. |
Mål på
frekvensomformeren |
dimensioner: |
Bredde: 126mm
Højde: 186mm
Dybde: 175mm |
| Godkendelser: |
CE certificeret af TÜV SÜD som er et
meget anerkendt tysk certificeringsfirma
med meget strenge krav til kvalitet og funktionalitet. |
