Infrarød temperaturmåler | IR | Pyrometer Modbus RS485
• Bredt måleområde fra -20 ° C til 500 ° C
• Kommunikation RS485 Modbus RTU
• Konfigurerbar emissivitet indstilling og signalbehandling
• Max; min; gennemsnit og øjeblikkelige aflæsninger; top eller dal hold; reflekteret energi kompensation
• 2: 1, 15 :, 30: 1 eller luk fokus optik
• Hurtig respons med høj stabilitet
• Rustfrit stål, beskyttelse IP65
• Hurtig og nem installation
• ekstraudstyr luft / vandkølet hus, luft udrensning krave, lasersigte værktøj og monteringsbeslag
• ekstraudstyr touch screen terminaler til konfiguration, indikation, genering af alarm og datalogning fra flere sensorer
Facts:
• Temperaturområde:-20 ° C til 500 ° C
• RS485 Modbus-udgang
• Fuldt konfigurerbar
• Op til 247 sensorer per netværk
• Tilslut til en eksisterende Modbus PLC eller en Calex touch screen terminal
• Leveres som standard med 1m kabel
ALMINDELIGE SPECIFIKATIONER:
| Måleområde: | -20°C til 500°C |
| Kommunikation: | RS485 Modbus RTU |
| Nøjagtighed: | ± 1% af aflæsning eller ± 1 ° C, alt efter hvad der er størst |
| Gentagelsesnøjagtighed: | ± 0,5% af udlæsning eller ± 0,5 ° C, alt efter hvad der er størst |
| Emissivitet: | 0,2-1,0 |
| Responstid: | T90 240 ms (90% respons) |
| Spektralt område/bølgelængde: | 8 til 14 μm |
| Forsyningsspænding: | 12 V DC nominel (6-13 V DC) |
| Strømforbrug: | 50 mA max. |
| Baud Rate: | 9600 baud * |
| Format: | 8 databit, ingen paritet, 1 stop bit * |
* Andre konfigurationer muligt mod merpris
MEKANISK:
| Konstruktion: | Rustfrit Stål |
| Mål: | 18 mm i diameter x 103 mm længde |
| Gevind: | M16 x 1 mm |
| Kabellængde: | 1m (længere kan bestilles mod merpris) |
| Vægt med kabel 1 meter | 95 g |
OMGIVELSE
| Beskyttelsesgrad: | IP65 |
| Omgivelsestemperatur | 0ºC til 70ºC (højere muligt med luft/vandkøling) |
| Relativ fugtighed | 95% max. ikke-kondenserende |

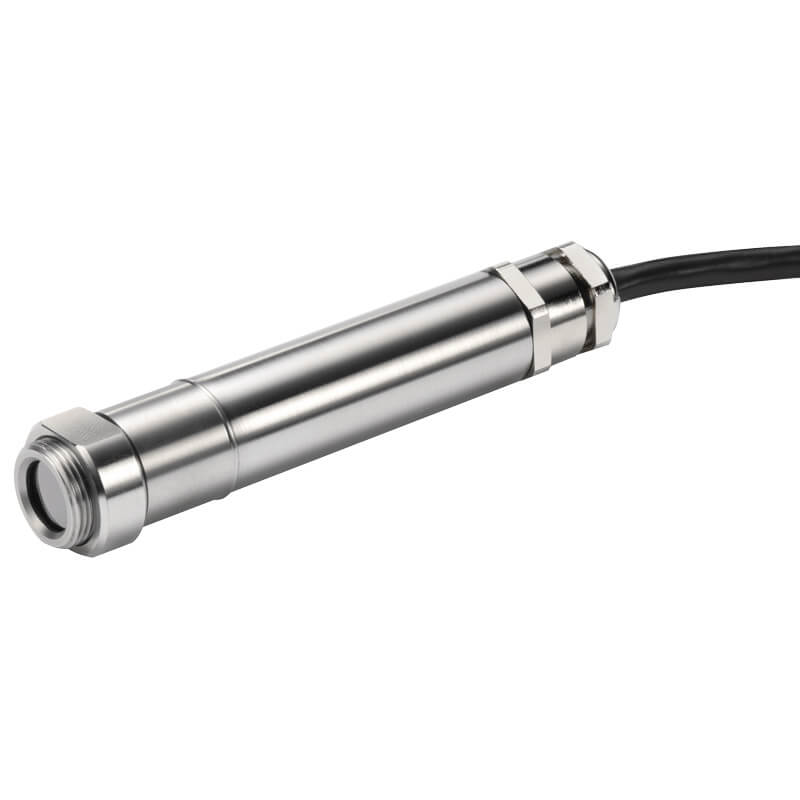

Den infrarøde temperatur måler er udstyret med en præcisions germanium linse for optimal optik og dermed præcis måling.
Disse kompakte infrarøde temperatur målere er små og passe næsten overalt.
Deres robuste rustfri stål hus gør dem ideelle til anvendelser, hvor renlighed og hygiejne er altafgørende.

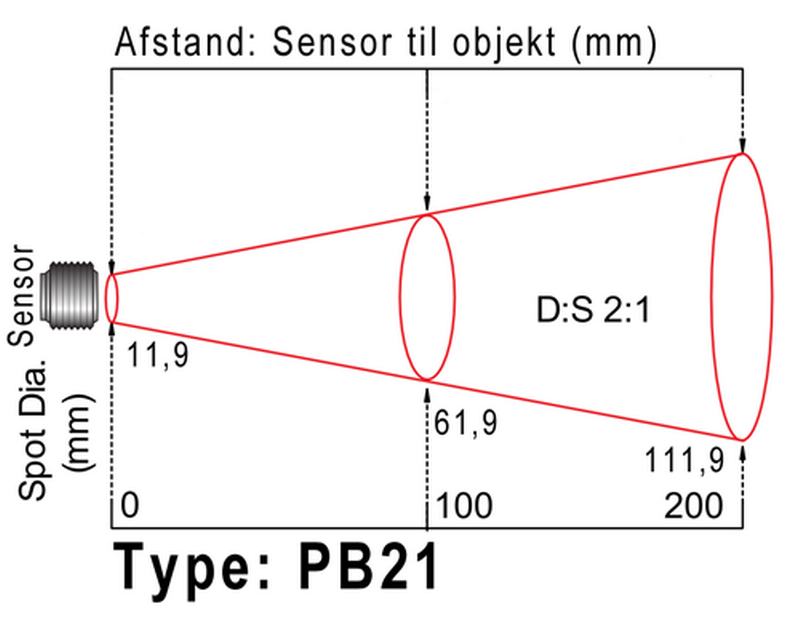

 | Model PB21 har 2:1 optik hvilket gør den egnet til de fleste anvendelser, hvor sensor kan monteres tæt på målet. |

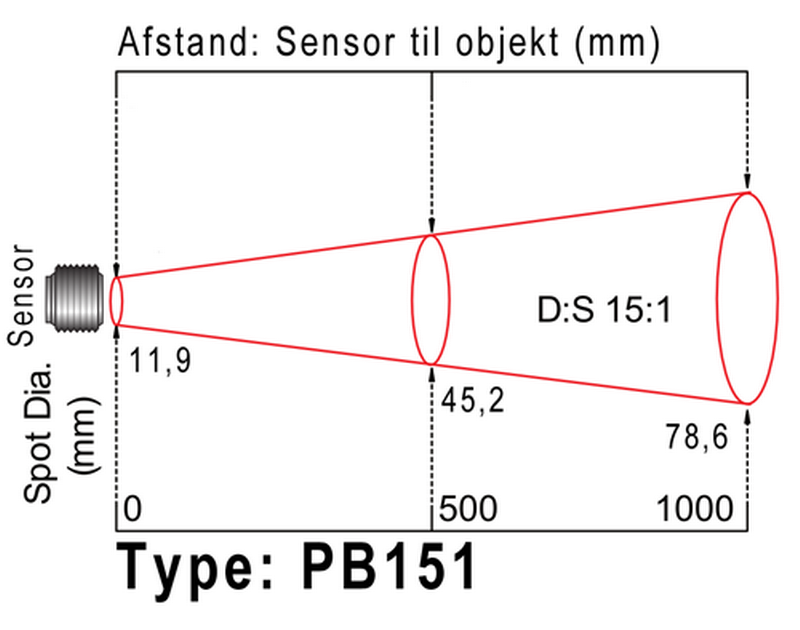

 | Model PB151 er designet til små eller fjerne mål og har en 15:1 optik. |
 | Model PB301 er designet til meget små eller fjerne mål og har en 30:1 optik |

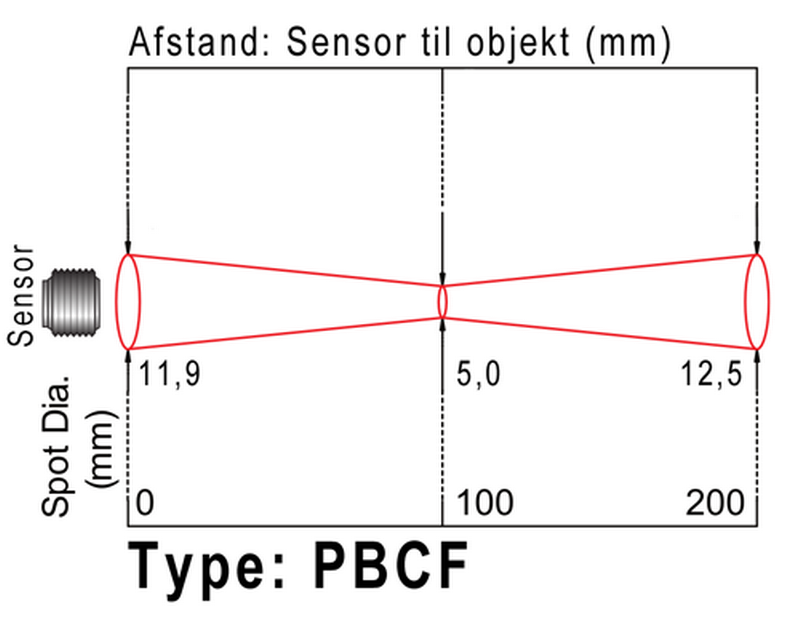

 | Model PBCF er designet til meget små mål helt ned til ø5mm i en afstand af 100 mm fra sensoren. |
Bemærk: Den angivne målte spot størrelse indeholder 90% af den energi der detekteres af sensoren.
Vi anbefaler normalt, at målet er mindst dobbelt så stort som det målte sted for maksimal nøjagtighed.
Sensorer kan anvendes over længere afstande end de viste diagrammer.
Der er ikke noget maksimum afstandsmåling i ren luft; dette er fordi sensorerne registrerer
kun bølgelængder af infrarød stråling, der ikke absorberes af atmosfæren.

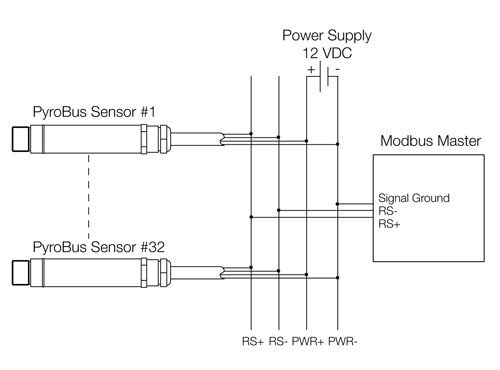

Ledningsdiagram:
