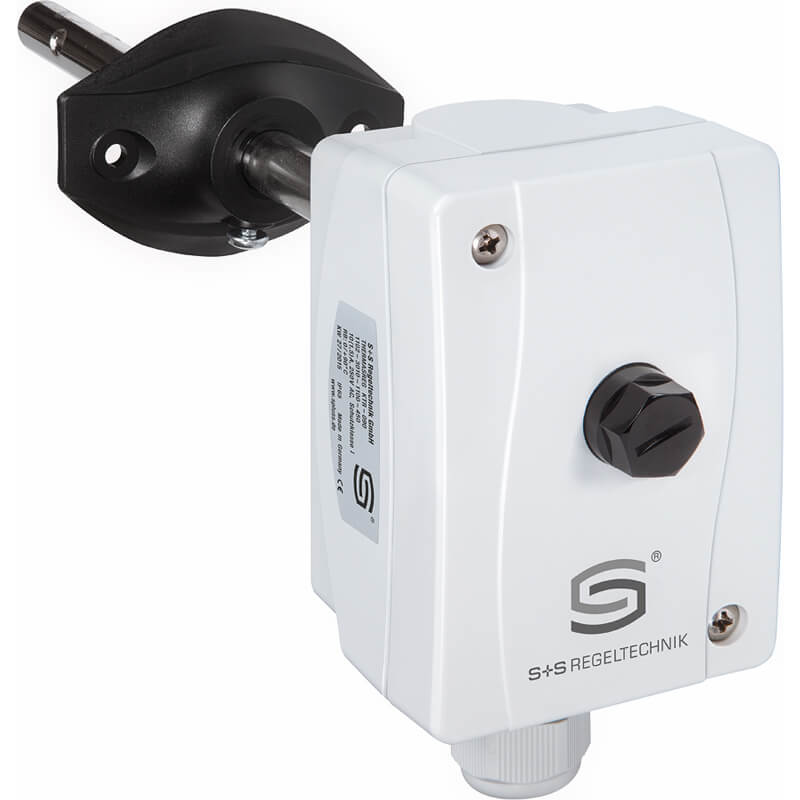

Kanaltermostat "STB" til luft - sikkerhedstemperaturbegrænser. Måleområde +90...+110°C IP65
Termostat til temperaturkontrol eller begrænsning for varmeproduktionsanlæg i overensstemmelse med DIN EN 14597:2005-12.
Mekanisk stavtermostat bruges til overvågning, kontrol og begrænsning af temperaturer i luft og ikke aggressive gasformige medier. Anvendes som kanaltermostat i varme-, ventilations- og klimaanlæg. Hvis den indstillede "STB" temperatur overskrides skal "STB" termostaten manuel genindkobles. Dette kan ske når temperaturen er ca. 15-20°C under den indstillede værdi.
DIN testet. EU-testet (modul B) i henhold til direktiv 97/23/EF.
Sensorrør: | Ø8mm, Messing |
Monteringslængde: | 205mm med flange, 184mm uden flange |
Indstillingsområde: | +90... +110°C (Indvendig) |
Max kapillartemperatur: | +120°C |
Kontaktbelastning | 24-250V/AC, 16Amp ved cos 1,0 og 1,5 Amp ved cos 0,6, (ved 24V/AC min 150mA) |
Kabeltilslutning: | M20 med trækaflastning |
Mål: | 108x72,5x70mm |
Beskyttelse: | IP 65 |

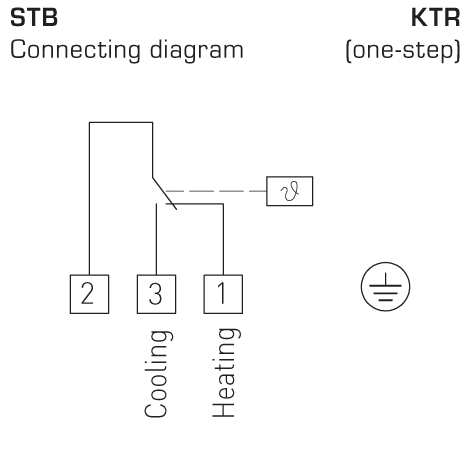

Ledningsdiagram:

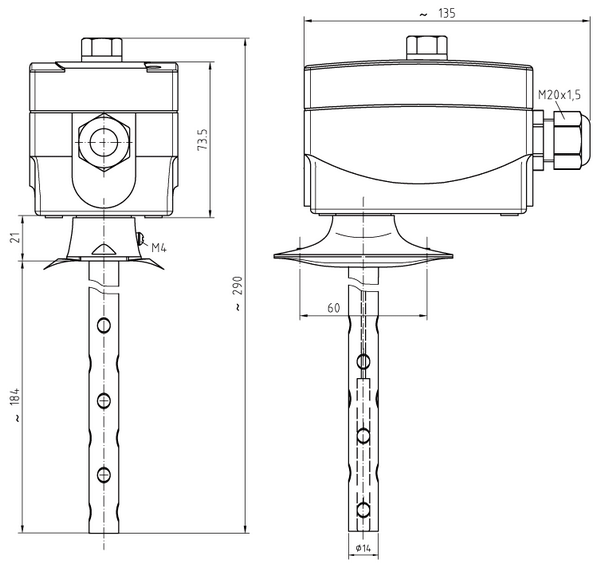

Dimensioner:

Kanaltermostaten er inkl. MF-14-K - montageflange i plastik:
