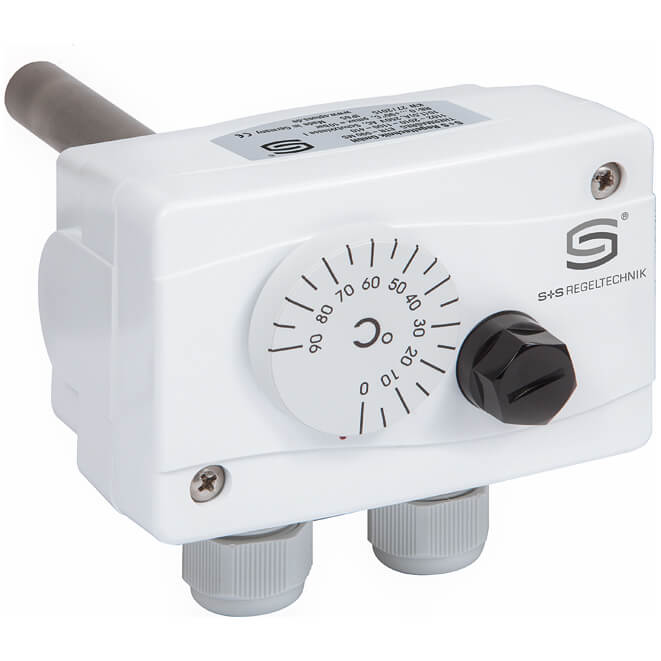

Kedeltermostat, rustfri dykrør 150mm, med "TR" udvendig indstilling og med "STB" sikkerhedstemperaturbegrænser. Måleområde 0...+60°C/+65...+85°C IP65.
Termostat til temperaturkontrol eller begrænsning for varmeproduktionsanlæg i overensstemmelse med DIN EN 14597:2005-12.
Mekanisk stavtermostat bruges til overvågning, kontrol og begrænsning af temperaturer i flydende eller gasformige medier i varme og køleanlæg.
Typisk anvendelse er som kedeltermostat.
Hvis den indstillede "STB" temperatur overskrides skal "STB" termostaten manuel genindkobles. Dette kan ske når temperaturen er ca. 15-20°C under den indstillede værdi.
Priserne er incl. dykrør.
DIN testet. EU-testet (modul B) i henhold til direktiv 97/23/EF.
Sensorrør: | Ø16mm, Rustfri stål |
Dykrørslængde: | 150mm |
Indstillingsområde 1: | 0... +60°C |
Indstillingsområde 2: | +65... +85°C (Indvending indstilling) |
Termisk difference "TR" ca.: | 3°C |
Termisk difference "STB" ca.: | +0....-15-20°C |
Max kapillartemperatur: | +120°C |
Kontaktbelastning | 24-250V/AC, 16Amp ved cos 1,0 og 1,5 Amp ved cos 0,6, (ved 24V/AC min 150mA) |
Kabeltilslutning: | M20 med trækaflastning |
Mål: | 108x72,5x70mm |
Beskyttelse: | IP 65 |
Tilslutningsdiagram for TR + STB
Dimensioner for ETR-TR + STB
