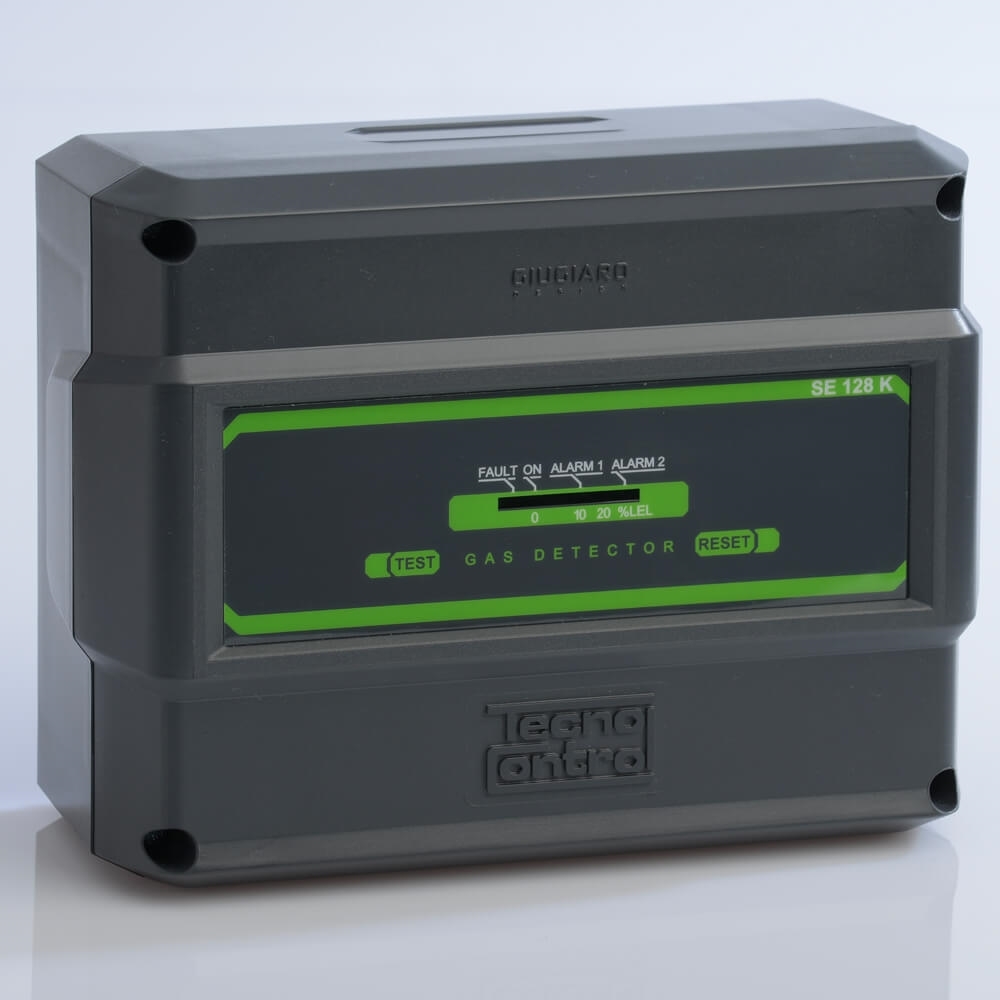

Central til gasdetektor med niveau visning

Tilgængelighed: Bestilles fra producent, tages ikke retur.
Varenummer: TC-SE148K
Producentens varenr.: SE148K
Leveringstid: ca. 1-2 uger
DKK 3609,52 inkl. moms

Central til gasdetektor med niveau visning

En LED bar viser gaskoncentration.

Grøn LED indikerer frisk luft; den første røde LED indikerer en svag forureningstilstand, den anden og tredje LED indikerer to alarmgrænser knyttet til relæerne, det fjerde røde LED indikerer det andet låsende alarmniveau.
• "TEST" knappen og "RESET"
• N ° 3 positive sikkerhedsrelæer med alarm hukommelse
• N ° 1 AUX-indgang til elektroventiler med magnetiske sensor.

Godkendt af følgende standarder: EN 50054 - 50057

Strømforsyning:   230V/AC (-15/+10%) 50Hz / 3V/Amp
 12÷24V/DC (-10/+15%) / 1,5 W
 Føler:  Katalytisk
 Egenforbrug:  3VA - 1,5W
 Alarm niveau:  0 ÷ 20% LEL
 Måleområde 1:  10% LEL - 20% LEL
 Måleområde 2:  50ppm - 100ppm
 Driftstemperatur og fugtighed:  -10 ÷ +50 °C / 5 ÷ 90 % RH
 Opbevaringstemperatur og fugtighed:  -25 ÷ +55°C / 5 ÷ 95 % RH
 Størrelse:  160 x 115 x 80 mm
 Kontakt belastning:  230V/AC 3Amp SPDT
 Beskyttelse:  IP54



Brugergrænsefladen på føleren og dimensionstegning:

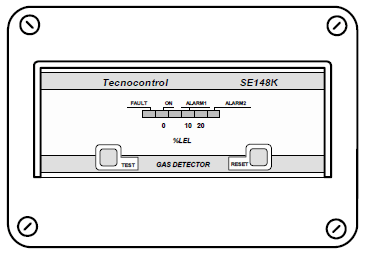

Brugergrænsefladen af centralenheden

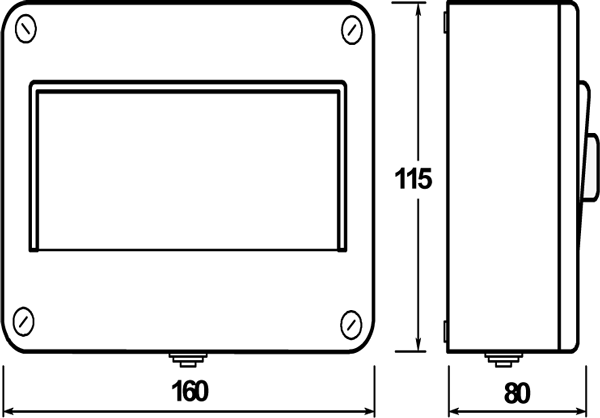

 Dimensionstegning over SE148K

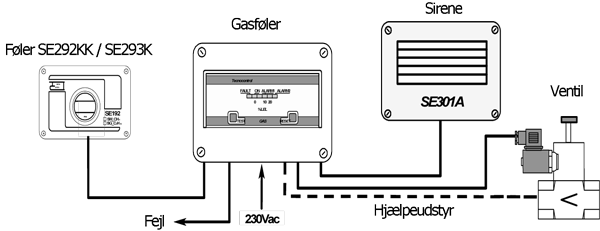

Tilslutningsopstilling:
Tilslutningsopstilling


 Følere der kan tilsluttes til SE148K:
 Model:  Udstyr:
 TS292KM
 TS293KM
 Metan - IP65
 Metan - II 2G Ex d IIC T6
 TS292KG
 TS293KG
 LPG - IP65
 LPG - II 2G Ex d IIC T6

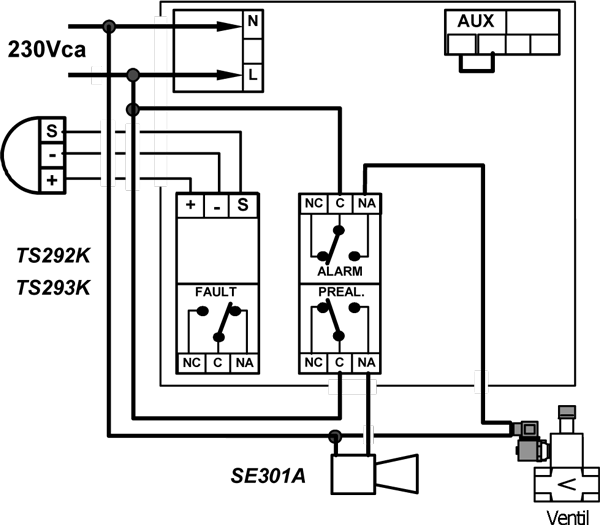

Ledningsdiagram med et normalt lukket manuel nulstillingsventil
 Ledningsdiagram med et normalt lukket manuel nulstillingsventil

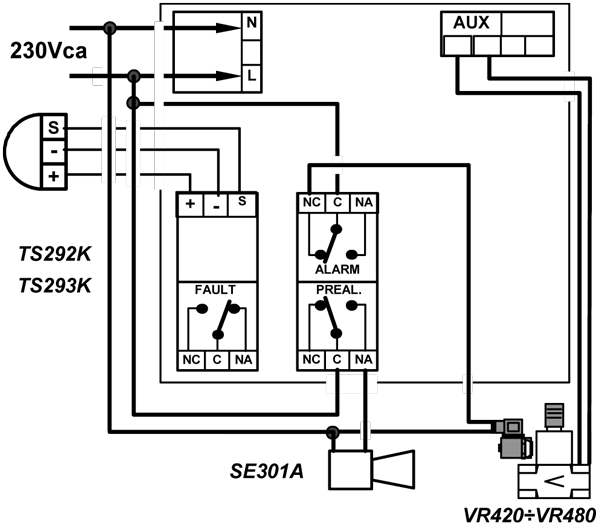

Ledningsdiagram med et normalt åben manuel nulstillingsventil
Ledningsdiagram med et normalt åben manuel nulstillingsventil

Ledningsdiagram med et normalt lukket manuel nulstillingsventil
Ledningsdiagram med et normalt lukket manuel nulstillingsventil

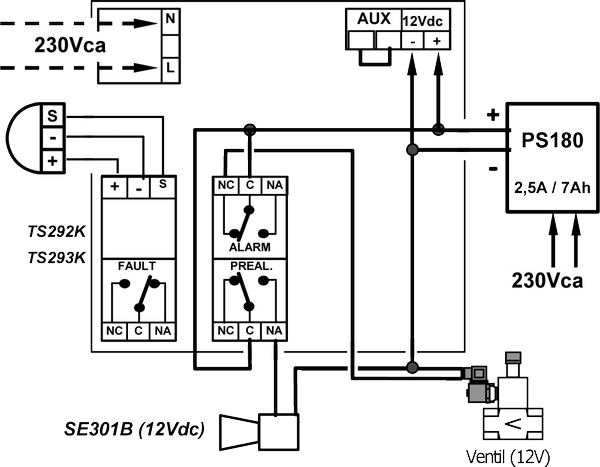

12V/DC Ledningsdiagram med et normalt lukket manuel nulstillingsventil
12V/DC Ledningsdiagram med et normalt lukket manuel nulstillingsventil
*
*
*
*
