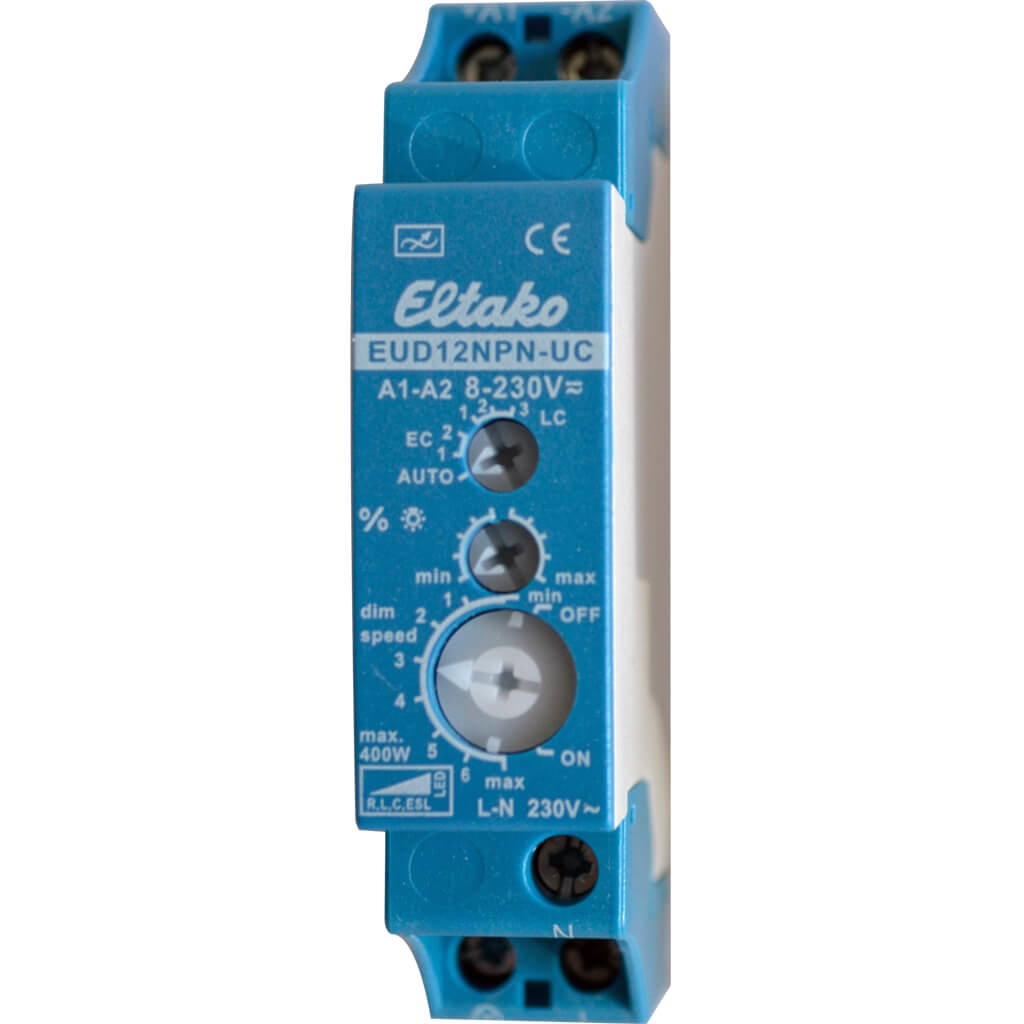

Billede af Lysdæmper med elektronisk kiprelæ til indbygning i gruppetavle

Lysdæmper med elektronisk kiprelæ til indbygning i gruppetavle

Lysdæmper til dæmp bare LED og glødetrådspærer. Virker som et kiprelæ men har også dæmp funktion. Styres via ekstern tryk (fjederpåvirket). Et kort tryk er tænd/sluk og længere tryk justere lysstyrken op/ned. Det er muligt at justere max. eller min. lysstyrke. Skåner desuden lyskilden ved at tænde når fasen er i nul gennemgang. Den kan i de fleste tilfælde også erstatte mekaniske kiprelæer.
Tilgængelighed: Lagerført
Varenummer: EUD12NPN-UC
Producentens varenr.: EUD12NPN-UC
EAN nr.: 4010312107843
Leveringstid: 1-2 hverdage - produktet er lagerført
Producent: ELTAKO
DKK 488,75 inkl. moms

Lysdæmper til gruppetavle.

Vigtigt: Producenten har ændret tilslutningsspænding til 12-230V/UC.
8 volt styring er derfor ikke mere muligt.


Styrespænding (Spole):12...230V
Max. belastning
glødelamper og halogen:		200W uden afstand.
400W med 9mm
afstand på begge sider.
Max. belastning induktiv
(Jernkerne transformator, max. 2 af samme type):
Vær opmærksom på at der ca. er 20%
tab i en jernkerne transformator.
Det vil sige at der max. må være lyskilder tilsluttet
med en effekt på ca. 333W		200W uden afstand.
400W med 9mm
afstand på begge sider.
Max. belastning kapacitiv
(Elektronisk transformator, max. 2 af samme type):
Vær opmærksom på at der ca. er 5%
tab i en elektronisk transformator.
Det vil sige at der max. må være lyskilder tilsluttet
med en effekt på ca. 380W		200W uden afstand.
400W med 9mm
afstand på begge sider.
Max. belastning sparepærer. Skal være dæmpbare:100W
Max. belastning LED pærer
Der må ikke anvendes transformatorer.		100W
Omgivelsetemperatur:-20.+50ºC
Fabrikant:Eltako
Bredde:18 mm
Montage:DIN skinne
Effekttab max.:5W
Fabrikantens typebetegnelser
afhængig af styrespænding:

EAN 4010312107843




Lysdæmper til gruppetavle.

Vigtigt: Producenten har ændret tilslutningsspænding til 12-230V/UC.
8 volt styring er derfor ikke mere muligt.


Styrespænding (Spole):12...230V
Max. belastning
glødelamper og halogen:		200W uden afstand.
400W med 9mm
afstand på begge sider.
Max. belastning induktiv
(Jernkerne transformator, max. 2 af samme type):
Vær opmærksom på at der ca. er 20%
tab i en jernkerne transformator.
Det vil sige at der max. må være lyskilder tilsluttet
med en effekt på ca. 333W		200W uden afstand.
400W med 9mm
afstand på begge sider.
Max. belastning kapacitiv
(Elektronisk transformator, max. 2 af samme type):
Vær opmærksom på at der ca. er 5%
tab i en elektronisk transformator.
Det vil sige at der max. må være lyskilder tilsluttet
med en effekt på ca. 380W		200W uden afstand.
400W med 9mm
afstand på begge sider.
Max. belastning sparepærer. Skal være dæmpbare:100W
Max. belastning LED pærer
Der må ikke anvendes transformatorer.		100W
Omgivelsetemperatur:-20.+50ºC
Fabrikant:Eltako
Bredde:18 mm
Montage:DIN skinne
Effekttab max.:5W
Fabrikantens typebetegnelser
afhængig af styrespænding:

EAN 4010312107843



Produkt specifikationer
Spolespænding:12-230V UC
Relæ type:Kiprelæ med lysdæmper
Montering relæ:DIN skinne | Gruppetavle
Bredde:18mm
Manuel betjening:Nej
Indikator for kontaktpositionen:Nej
Central sluk / tænd funktion:Nej
Fabrikat:Eltako

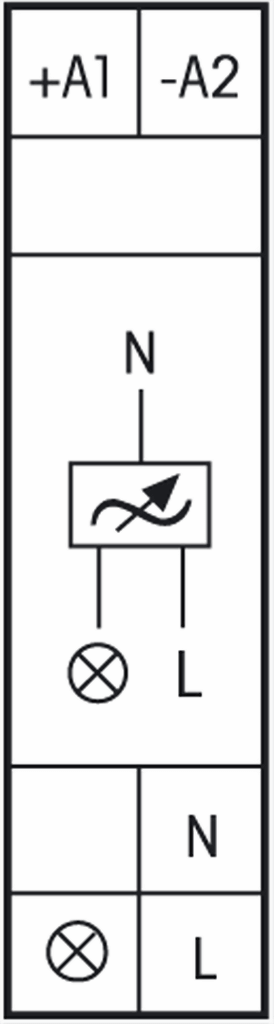

Tilslutningsdiagram for relæ:
Lydsdæmper med kip relæ EUD12NPN-UC tilslutningsdiagram

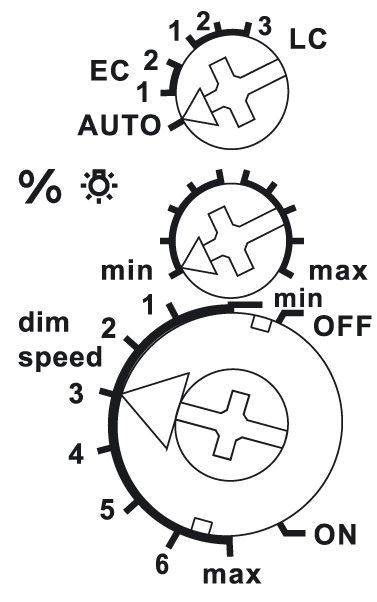

Funktioner drejeknapper:
 Lysdæmper EUD12NPN funktioner drejeknapper

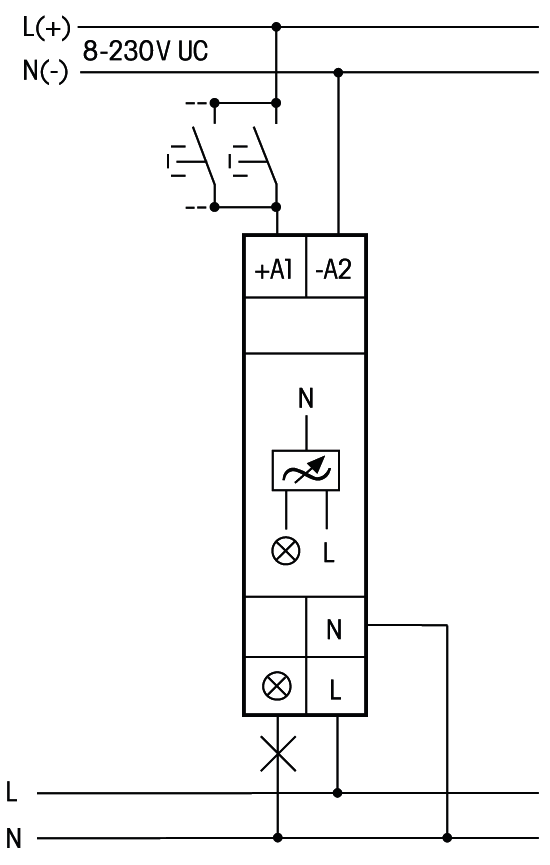

Typisk tilslutning:
Vigtigt: Producenten har ændret tilslutningsspænding til 12-230V/UC.
8 volt styring er derfor ikke mere muligt.
Lysdæmper EUD12NPN tilslutningsdiagram

Vigtigt: Producenten har ændret tilslutningsspænding til 12-230V/UC.
8 volt styring er derfor ikke mere muligt.

Lysdæmper med elektronisk kiprelæ - datablad engelsk Lysdæmper med elektronisk kiprelæ - datablad engelsk

Lysdæmper med elektronisk kiprelæ - datablad tysk Lysdæmper med elektronisk kiprelæ - datablad tysk

*
*
*
*
Produkt specifikationer
Spolespænding:12-230V UC
Relæ type:Kiprelæ med lysdæmper
Montering relæ:DIN skinne | Gruppetavle
Bredde:18mm
Manuel betjening:Nej
Indikator for kontaktpositionen:Nej
Central sluk / tænd funktion:Nej
Fabrikat:Eltako
