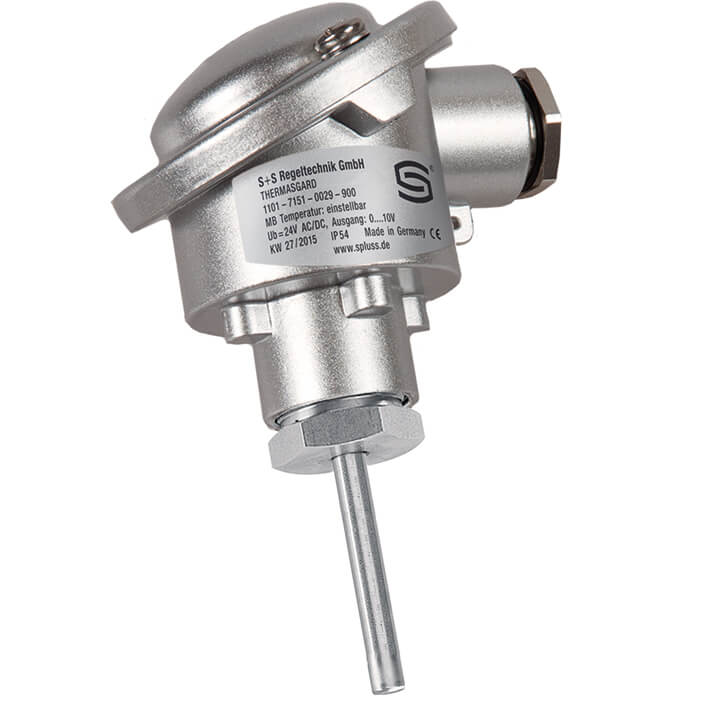

NTC 10k temperaturføler form B hoved | TF54 | længde 50mm

Tilgængelighed: Bestilles fra producent, tages ikke retur.

Varenummer: TF54-NTC-10k-50mm

Producentens varenr.: 1101-7051-5011-000

EAN nr.: 4251325607788

Kort beskrivelse: Temperaturføler med NTC 10k sensor og form B hoved, længde 50mm. Måleområde -35...+150°C. Til montering i dykrør eller ventilations rør / kanal. Produktserie TF54, beskyttelse IP54

Leveringstid: 4-7 hverdage

Listepris: DKK 672,50 inkl. moms

Din pris: DKK 504,38 inkl. moms

Antal:

Specifikationer
Tilslutningsdiagram
Dimensioner
Modstandstabel NTC 10kOhm
Datablad
Forespørgsel

Produkt specifikationer

Attribute name	Attribute value
Føler anvendelse:	Temperaturmåling i luft kanal eller i medie med dykrør
Sensor \| Udgangssignal:	NTC 10k
Længde sensor:	50mm
Beskyttelse:	IP 54
Display:	Nej
Temperatur måleområde:	-30...+150 °C
Maksimal omgivelse temperatur (Tilslutnings del):	-20...+100 °C
Dimension sensor:	ø6mm rustfri stål
Elektrisk tilslutning:	2 leder
Tilslutnings del:	Form B hoved af aluminium
Antal sensor:	1 (kan bestilles med dobbelt sensor)
Tilbehør montering ventilation:	Montage flange plastik MF-6-K eller Montage flange metal MF-06-M
Tilbehør montering i medie:	Dykrør messing TH-MS eller Dykrør rustfri stål TH-VA

Tilslutningsdiagram.

PT100 er som standard 4 leder, de andre er 2 leder.
Specielle varianter kan bestilles.

Dimensioner:

NTC 10k Ohm Modstandstabel

NTC10k ohm Ω R25=10kΩ±1%B25⁄85=3.977K±1%
° C	Ω
– 50	–
– 40	–
– 30	175785
– 20	96597
– 15	72650
– 10	55142
– 5	42215

0	32590
1	30974
2	29448
3	28007
4	26645
5	25357
6	24138
7	22984
8	21892
9	20858

10	19880
11	18953
12	18074
13	17242
14	16452
15	15704
16	14992
17	14317
18	13676
19	13068

20	12491
21	11941
22	11418
23	10921
24	10450
25	10000
26	9572
27	9166
28	8778
29	8409

30	8058
35	6534
40	5329
45	4371
50	3605
55	2988
60	2489
65	2084
70	1753
75	1480
80	1256
85	1070
90	915
95	786

100	678
105	586
110	509
115	445
120	389
125	341
130	300
140	234
150	185

Temperaturføler hovedform B datablad - Engelsk, Tysk, Fransk og Russisk

Dit navn *

Din e-mail *

Emne: *

Forespørgsel *

Yderligere information

Producent: S+S REGELTECHNIK
