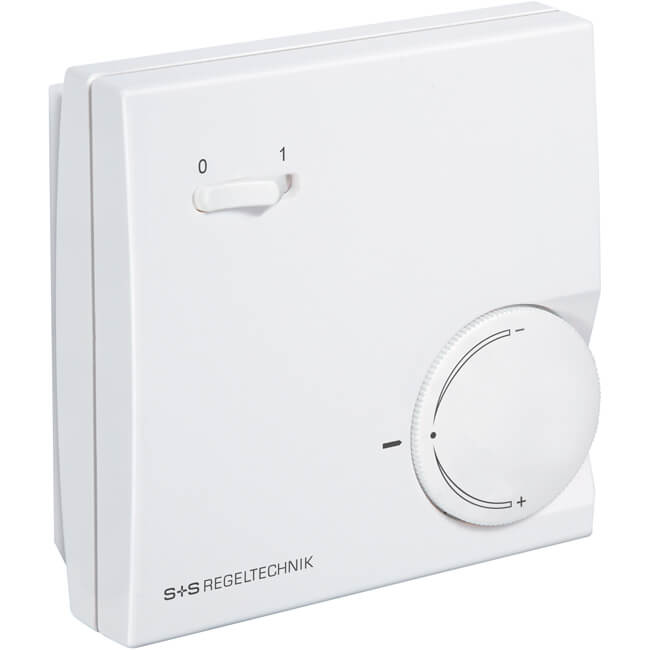

NTC 20k Rumtemperaturføler potentiometer og omskifter

Tilgængelighed: Bestilles fra producent, tages ikke retur.
Varenummer: RTF-NTC-20k-P-W
Producentens varenr.: 1101-40A1-6061-348
GTIN/ISBN/EAN: 4251325602691
Leveringstid: 2-5 hverdage
DKK 491,25 inkl. moms
Din pris: DKK 368,44 inkl. moms
Produkt specifikationer
Attribute nameAttribute value
Føler anvendelse:Rumtemperaturføler IP30
Sensor | Udgangssignal:NTC 20k
Temperatur måleområde:-30...+75 °C
Materiale:Plastik
Farve:Hvid lignende - RAL 9010
Potentiometer:Der kan vælges 3 trykte designs på potentiometeret. Standard: Tynd + / - eller Massiv + / - eller -3K / +3K | Modstandsværdi er standard 1k Ohm (Mulig er: 100 Ohm - 2.5kOhm - 5kOhm - 10kOhm). Se datablad for yderligere beskrivelse.
LED:Nej
Trykknap:Nej
Drejeknap:Nej
Omskifter:Ja (max. 24V AC/DC max 130mA)
Display:Nej
Beskyttelse:IP 30

Tilslutningsdiagram:

Tilslutningsdiagram for rumtemperaturføler med potentiometer og vippeknap

Potentiometer „P1“  Standard 1kOhm, max. 0,1W

Omskifter „W1” max. 24V AC/DC, max. 130mA

Dimensioner:

Dimensioner for Baldur 1

NTC 20k Ohm Modstandstabel

NTC20k Ω

R25=20kΩ±0,5%B25⁄85=4.262K±1%
° Cohm Ω
– 50
– 40806800
– 30413400
– 20220600
– 15163480
– 10122260
– 592220
070140
166469
263011
359751
456678
553780
651041
748457
846018
943715
1041540
1139489
1237550
1335716
1433982
1532340
1630782
1729307
1827912
1926591
2025340
2124156
2223033
2321968
2420958
2520000
2619090
2718227
2817406
2916627
3015886
3512698
4010212
458260
506718
555494
604518
653732
703098
752586
802166
851823
901541
951308
1001114
105953
110818
115704
120609
125528
130460
140351
150272
*
*
*
*
Yderligere information
Producent: S+S REGELTECHNIK
