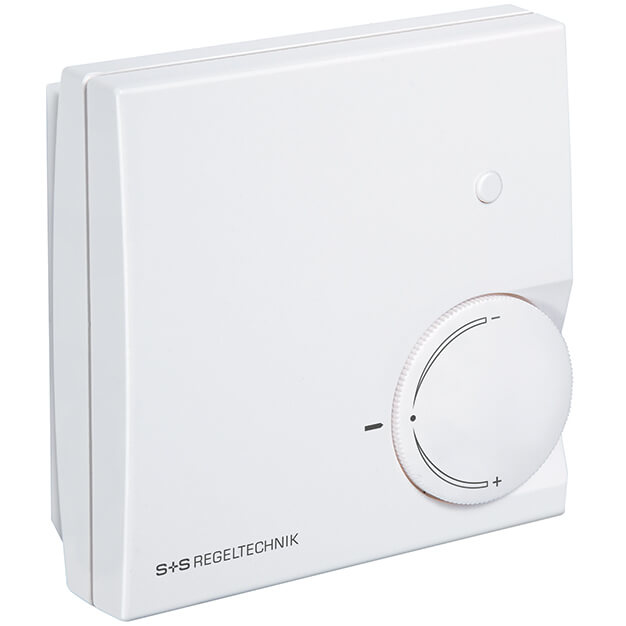

NTC 20k Rumtemperaturføler potentiometer og trykknap

Tilgængelighed: Bestilles fra producent, tages ikke retur.
Varenummer: RTF-NTC-20k-P-T
Producentens varenr.: 1101-40A1-6021-345
EAN nr.: 4251325602684
Kort beskrivelse: Temperaturføler med NTC 20k sensor, passiv potentiometer og trykknap. Til montering indendørs på væg, beskyttelse IP30
Leveringstid: ca. 1-2 uger
DKK 545,00 inkl. moms
Din pris: DKK 408,75 inkl. moms
Produkt specifikationer
Attribute nameAttribute value
Føler anvendelse:Rumtemperaturføler IP30
Sensor | Udgangssignal:NTC 20k
Temperatur måleområde:-30...+75 °C
Materiale:Plastik
Farve:Hvid lignende - RAL 9010
Potentiometer:Der kan vælges 3 trykte designs på potentiometeret. Standard: Tynd + / - eller Massiv + / - eller -3K / +3K | Modstandsværdi er standard 1k Ohm (Mulig er: 100 Ohm - 2.5kOhm - 5kOhm - 10kOhm). Se datablad for yderligere beskrivelse.
LED:Nej
Trykknap:Ja (max. 24V/DC 10mA)
Drejeknap:Nej
Omskifter:Nej
Display:Nej
Beskyttelse:IP 30

Tilslutningsdiagram:

Tilslutningsdiagram for rumtemperaturføler med potentiometer og trykknap

Potentiometer „P1“  Standard 1kOhm, max. 0,1W

Tryk „T1” max. 24V/DC, max. 10mA

Dimensioner:

Dimensioner for Baldur 1

NTC 20k Ohm Modstandstabel

NTC20k Ω

R25=20kΩ±0,5%B25⁄85=4.262K±1%
° Cohm Ω
– 50
– 40806800
– 30413400
– 20220600
– 15163480
– 10122260
– 592220
070140
166469
263011
359751
456678
553780
651041
748457
846018
943715
1041540
1139489
1237550
1335716
1433982
1532340
1630782
1729307
1827912
1926591
2025340
2124156
2223033
2321968
2420958
2520000
2619090
2718227
2817406
2916627
3015886
3512698
4010212
458260
506718
555494
604518
653732
703098
752586
802166
851823
901541
951308
1001114
105953
110818
115704
120609
125528
130460
140351
150272
*
*
*
*
Yderligere information
Producent: S+S REGELTECHNIK
