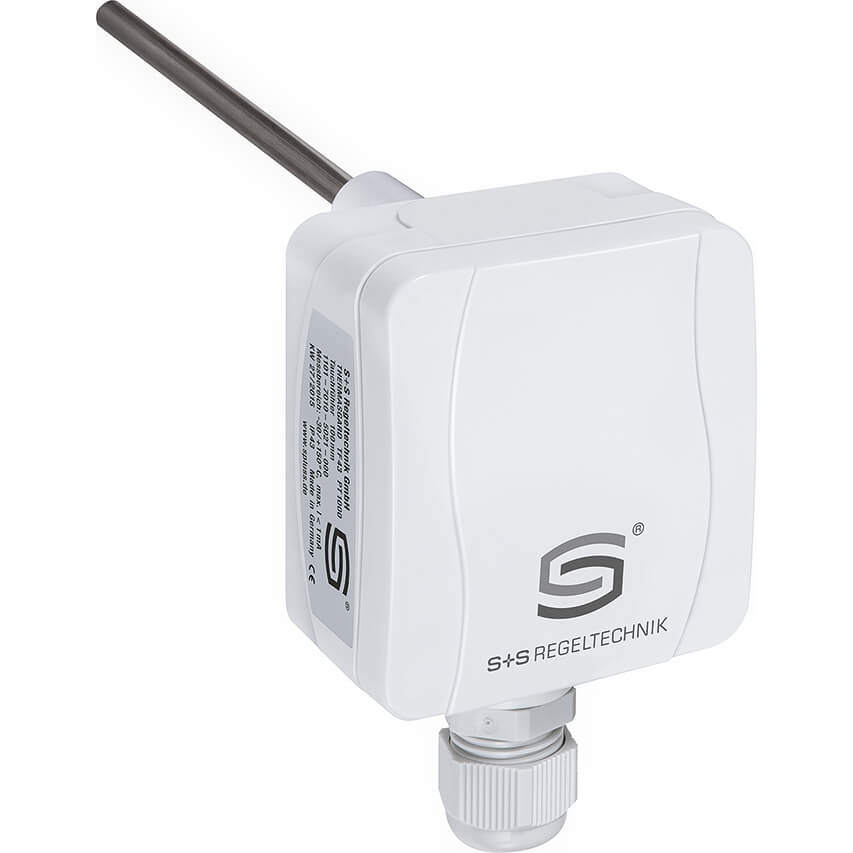

NTC 20k føler til montering i kanal eller dykrør | TF43 | længde 250mm

Tilgængelighed: Bestilles fra producent, tages ikke retur.

Varenummer: TF43T-NTC-20k-250mm

Producentens varenr.: 1101-7011-6051-000

EAN nr.: 4251325606583

Kort beskrivelse: Temperaturføler med NTC 20k sensor, længde 250mm. Måleområde -30...+150°C. Til montering i dykrør eller ventilations rør / kanal. Produktserie TF43 med snaplåg, beskyttelse IP54

Leveringstid: ca. 1 uge

Listepris: DKK 327,50 inkl. moms

Din pris: DKK 245,62 inkl. moms

Antal:

Specifikationer
Tilslutningsdiagram
Dimensioner
Modstandstabel NTC 20k Ohm
Datablad
Forespørgsel

Produkt specifikationer

Attribute name	Attribute value
Føler anvendelse:	Temperaturmåling i luft kanal eller i medie med dykrør
Sensor \| Udgangssignal:	NTC 20k
Længde sensor:	250mm
Beskyttelse:	IP 43
Display:	Nej
Temperatur måleområde:	-30...+150 °C
Maksimal omgivelse temperatur (Tilslutnings del):	-20...+100 °C
Dimension sensor:	ø6mm rustfri stål
Elektrisk tilslutning:	2 leder
Tilslutnings del:	Med snaplåg
Antal sensor:	1 (kan bestilles med dobbelt sensor)
Tilbehør montering ventilation:	Montage flange MF-15-K
Tilbehør montering i medie:	Dykrør messing TH08-MS eller Dykrør rustfri stål TH08-VA

Tilslutningsdiagram:

Tilslutningsdiagram for passiv føler med 2 leder

Dimensioner:

NTC 20k Ohm Modstandstabel

NTC20k Ω R25=20kΩ±0,5%B25⁄85=4.262K±1%
° C	ohm Ω
– 50	–
– 40	806800
– 30	413400
– 20	220600
– 15	163480
– 10	122260
– 5	92220

0	70140
1	66469
2	63011
3	59751
4	56678
5	53780
6	51041
7	48457
8	46018
9	43715

10	41540
11	39489
12	37550
13	35716
14	33982
15	32340
16	30782
17	29307
18	27912
19	26591

20	25340
21	24156
22	23033
23	21968
24	20958
25	20000
26	19090
27	18227
28	17406
29	16627

30	15886
35	12698
40	10212
45	8260
50	6718
55	5494
60	4518
65	3732
70	3098
75	2586
80	2166
85	1823
90	1541
95	1308

100	1114
105	953
110	818
115	704
120	609
125	528
130	460
140	351
150	272

Kanaltemperaturføler IP43 | IP65 datablad - Engelsk, Tysk, Fransk og Russisk
