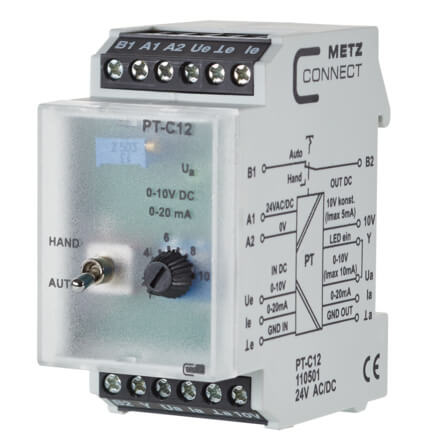

Omformer 0-10V | 0-20mA

Tilgængelighed: Lagerført
Varenummer: BTR-110501
Producentens varenr.: PT-C12 24V
GTIN/ISBN/EAN: 4250184122173
Leveringstid: 1-2 hverdage - produktet er lagerført
DKK 560,88 inkl. moms
Din pris: DKK 420,66 inkl. moms

Signalomformer med potential adskillelse bruges til analoge signaler i området fra:
0 til 10 V DC og 0 til 20 mA DC

eller til en signalkonvertering fra
0 til 10 V DC til 0 til 20 mA DC eller 0 til 20 mA DC til 0 til 10 V DC.
Indgangs- og udgangssignalerne såvel som forsyningsspændingen er elektrisk isoleret fra hinanden.

Et indgangssignal fra 0 til 10 V eller 0 til 20 mA kan tilsluttes enheden. Elektrisk isolationsfunktion: Med PT-C12 justeres indgangssignalet 0 til 10 V proportionalt med udgangssignalet 0 til 10 V. PTi-C12 justerer indgangssignalet fra 0 til 20 mA proportionalt med udgangssignalet fra 0 til 20 mA. Funktion Signalkonvertering med potentiel adskillelse: Med en signalkonvertering fra 0 til 10 V til 0 til 20 mA eller fra 0 til 20 mA til 0 til 10 V kan det derved konverterede udgangssignal justeres ved hjælp af en integreret spindeltrimmer. Derudover er en manuel nødbetjeningsmulighed med en MANUEL AUTO-switch med feedbackkontakt også integreret. Udgangssignalet fra 0 til 10 V eller 0 til 20 mA kan indstilles via det forreste potentiometer, når kontakten er i MANUEL position. En konstant udgangsspænding på max. 10 V DC og 5 mA fås ved 10 V terminalen. Indgang Y bruges til LED-displayet for udgangsspændingen Ua. Lysdiodens lysstyrke afhænger af niveauet for udgangssignalet (bro mellem Ua og Y). Alternativt kan et eksternt signal ved indgangen Y forbindes til LED-displayet fra 0 til 10 V DC.

Forbindelse med skrueklemmer.

Forsyningsspænding:              24V AC/DC
Mål: Bredde 35mm, Højde 70mm, Dybde 60mm

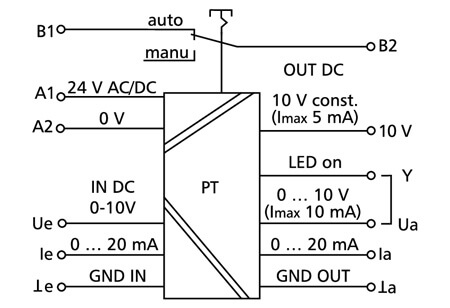

Tilslutningsdiagram:

Tilslutningsdiagram for omformer 0-10V | 0-20mA

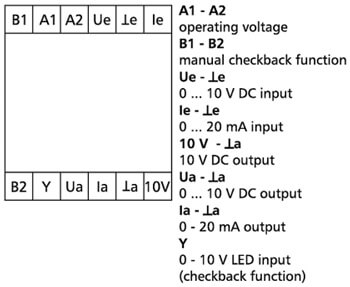

Blokdiagram:

Blokdiagram for omformer 0-10V | 0-20mA

*
*
*
*
Produkt detaljer

Signalomformer med potential adskillelse bruges til analoge signaler i området fra:
0 til 10 V DC og 0 til 20 mA DC

eller til en signalkonvertering fra
0 til 10 V DC til 0 til 20 mA DC eller 0 til 20 mA DC til 0 til 10 V DC.
Indgangs- og udgangssignalerne såvel som forsyningsspændingen er elektrisk isoleret fra hinanden.

Et indgangssignal fra 0 til 10 V eller 0 til 20 mA kan tilsluttes enheden. Elektrisk isolationsfunktion: Med PT-C12 justeres indgangssignalet 0 til 10 V proportionalt med udgangssignalet 0 til 10 V. PTi-C12 justerer indgangssignalet fra 0 til 20 mA proportionalt med udgangssignalet fra 0 til 20 mA. Funktion Signalkonvertering med potentiel adskillelse: Med en signalkonvertering fra 0 til 10 V til 0 til 20 mA eller fra 0 til 20 mA til 0 til 10 V kan det derved konverterede udgangssignal justeres ved hjælp af en integreret spindeltrimmer. Derudover er en manuel nødbetjeningsmulighed med en MANUEL AUTO-switch med feedbackkontakt også integreret. Udgangssignalet fra 0 til 10 V eller 0 til 20 mA kan indstilles via det forreste potentiometer, når kontakten er i MANUEL position. En konstant udgangsspænding på max. 10 V DC og 5 mA fås ved 10 V terminalen. Indgang Y bruges til LED-displayet for udgangsspændingen Ua. Lysdiodens lysstyrke afhænger af niveauet for udgangssignalet (bro mellem Ua og Y). Alternativt kan et eksternt signal ved indgangen Y forbindes til LED-displayet fra 0 til 10 V DC.

Forbindelse med skrueklemmer.

Forsyningsspænding:              24V AC/DC
Mål: Bredde 35mm, Højde 70mm, Dybde 60mm

Yderligere information
Producent: METZ CONNECT
