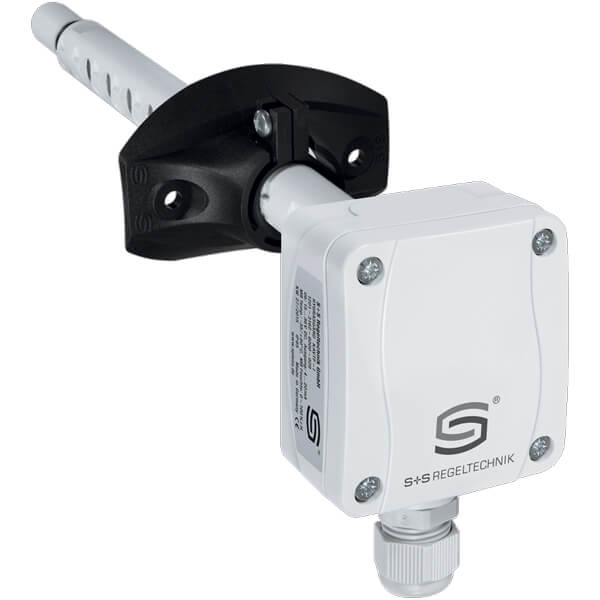

Universal fugt- temperaturføler | kanal | 2 x 0-10V | IP65

Varenummer: KAVTF-U
Producentens varenr.: 1201-3161-6000-029
GTIN/ISBN/EAN: 4251325610443
Leveringstid: ca. 2-3 uger
DKK 1207,27 ekskl. moms
DKK 905,45 ekskl. moms

Universal fugt- og temperaturføler til kanalmontering med 2 x 0-10 udgange.

Den universale fugtighedsføler bruges til at bestemme forskellige fugtvariabler.

Målt er den relative luftfugtighed og temperatur. Fra disse målestørrelser, beregnes de forskellige variabler. De forskellige variabler kan vælges med DIP switche i føleren.

Valgbar for udgang 1 er den relative fugtighed [% RH], absolut luftfugtighed [g / m³], blandingsforhold [g / kg], dugpunkt temperatur [° C], eller enthalpi [kJ / kg]. Temperaturen kan vælges mellem 4 forskellige måleområder. Se tabellen. Enthalpi bliver beregnet uden korrektur af den atmosfæriske tryk.

Forsyningsspænding:
24V AC/DC
Måleområde fugt:
0...100% r.H.
Måleområde temperatur:
-20...+80°C
Fugt udgangssignal
0....100 % r.H.
0-10V
Temperatur udgangssignal:
0-10V
Farve:
Hvid lign. RAL 9010
Nøjagtighed fugt:
+/- 3,0 % ved 40...60% r.H. ved 20 °C ellers +/- 5% r.H
Tilslutning:
M16 med trækaflastning
Nøjagtighed temperatur:
+/- 0,5 °C ved 20 °C
Beskyttelse:
IP 65
Totallægde målerør:
225mm
Dimensioner:
72 x 64 x 37,8 mm




Produkt specifikationer
Måle type: Måler luft temperaturen og fugtigheden. Måleenheden for fugten kan justeres.
Udgangssignal fugtmåling: 0-10V (I forhold til valgt måleenhed og område)
Justerbare måleenhed og område fugt:
0-100% r.H. Relativ luftfugtighed
0-50 g/kg Vandindhold, g vand / kg tør luft
0-80 g/kg Vandindhold, g vand / kg tør luft
0-50 g/m³ Absolut luftfugtighed
0-80 g/m³ Absolut luftfugtighed
0..+50°C Dugpunktstemperatur
-20..+80°C Dugpunktstemperatur
0..80 kj/kg, Ethalpi*
*Enthalpi bliver beregnet uden korrektur af den atmosfæriske tryk
De forskellige måleenheder/områder indstilles med "DIP"
Nøjagtighed fugtmåling: ± 2% i området 20-80% r.H. ved 25 °C | Ellers ± 3%
Udgangssignal temperaturmåling: 0-10V (i forhold til indstillet måleområde)
Justerbare måleområder temperatur: -35...+75°C | -20...+80°C | -35...+35°C | 0...+50°C
Nøjagtighed temperaturmåling: ± 0,2K ved 25 °C
Display: Nej
Forsyningsspænding: 24V AC (+/-20%) eller 15...36V DC
Elektrisk tilslutning: 4 leder
Omgivelse temperatur: -30...+70 °C | ikke kondenserende
Omgivelse fugt: 10...95% r.H. | Ikke kondenserende
Montering: I kanal eller ventilationsrør.
Tilslutnings del: Med skruelåg
Beskyttelse: IP 65
Farve: Hvid lignende RAL 9016
Kabelforskruning: M16 med trækaflastning. Maks. kabel diameter 10mm
Dimension: Se måltegning under fane med dimension
Udskiftelig sensor: Nej
Sinterfilter: Udskiftelig kunststof. Kan erstattes af metal filter
Montageflange: Medfølger til montering af fugtføleren i kanal eller ventilationsrør

Tilslutningsdiagram:

 Tilslutningsdiagram universal fugtføler



Indstilling DIP:

Indstilling DIP universal fugtføler

Dimensioner

Dimensioner for fugtføler med omskiftelig måleenheder KAVTF

*
*
*
*
Yderligere information
Producent: S+S REGELTECHNIK
