Universal fugt- temperaturføler | væg | 2 x 4-20mA | IP65

Tilgængelighed: Bestilles fra producent, tages ikke retur.

Varenummer: AAVTF-I

Producentens varenr.: 1201-1162-6000-028

EAN nr.: 4251325610061

Leveringstid: ca. 1-2 uger

Listepris: DKK 2051,25 inkl. moms

Din pris: DKK 1538,44 inkl. moms

Antal:

Beskrivelse
Specifikationer
Tilslutningsdiagram
Dimensioner
Datablad
Forespørgsel

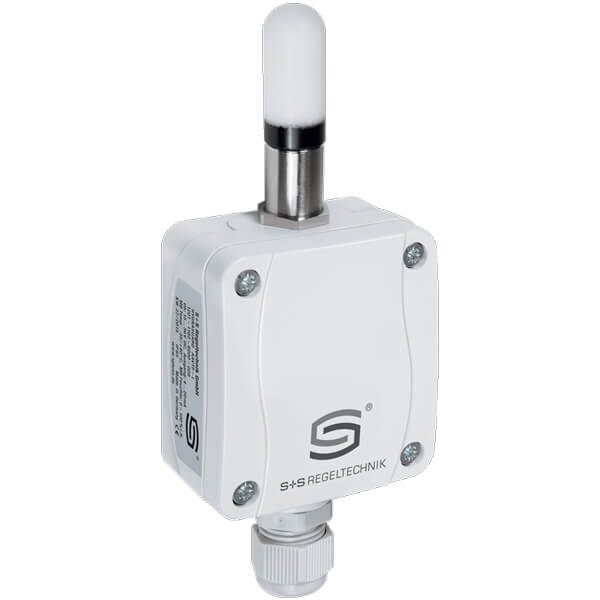

Universal fugt- og temperaturføler til vægmontering med 2 x 4...20mA udgange

Den universelle fugtighedsføler bruges til at bestemme forskellige fugtvariabler.

Målt er den relative luftfugtighed og temperatur. Fra disse målestørrelser, beregnes de forskellige variabler. De forskellige variabler kan vælges med DIP switche i føleren.

Valgbar for udgang 1 er den relative fugtighed [% RH], absolut luftfugtighed [g / m³], vandindhold [g / kg], dugpunkt temperatur [° C], eller enthalpi [kJ / kg]. Temperaturen kan vælges mellem 4 forskellige måleområder. Se tabellen. Enthalpi bliver beregnet uden korrektur af den atmosfæriske tryk

Forsyningsspænding:	15...36V/DC
Fugt: Omskiftelige måleenheder og måleområder:	0..100% r.H., Relativ luftfugtighed 0..50g/kg, Vandindhold, g vand / kg tør luft 0..80g/kg, Vandindhold, g vand / kg tør luft 0..50g/m³, Absolut luftfugtighed 0..80g/m³, Absolut luftfugtighed 0..+50°C, Dugpunktstemperatur -20..80°C, Dugpunktstemperatur 0..80kj/kg, Ethalpi
Temperatur: Omskiftelige måleområde:	0/+50°C, -20/+80°C, -35/+75°C, -35/+35°C
Fugt udgangssignal 0....100 % r.H.	4...20mA
Temperatur udgangssignal:	4...20mA
Farve:	Hvid lign. RAL 9010
Nøjagtighed fugt:	+/- 3,0 % ved 40...60% r.H. ved 20 °C ellers +/- 5% r.H
Tilslutning:	M16 med trækaflastning
Nøjagtighed temperatur:	+/- 0,5 °C ved 20 °C
Beskyttelse:	IP 65
Totallægde målerør:	60mm
Dimensioner:	72 x 64 x 37,8 mm

Produkt specifikationer

Attribute name	Attribute value
Måle type:	Måler luft temperaturen og fugtigheden. Måleenheden for fugten kan justeres.
Udgangssignal fugtmåling:	4-20mA (I forhold til valgt måleenhed og område)
Justerbare måleenhed og område fugt:	0-100% r.H. Relativ luftfugtighed 0-50 g/kg Vandindhold, g vand / kg tør luft 0-80 g/kg Vandindhold, g vand / kg tør luft 0-50 g/m³ Absolut luftfugtighed 0-80 g/m³ Absolut luftfugtighed 0..+50°C Dugpunktstemperatur -20..+80°C Dugpunktstemperatur 0..80 kj/kg, Ethalpi* *Enthalpi bliver beregnet uden korrektur af den atmosfæriske tryk De forskellige måleenheder/områder indstilles med "DIP"
Nøjagtighed fugtmåling:	± 2% i området 20-80% r.H. ved 25 °C \| Ellers ± 3%
Udgangssignal temperaturmåling:	4-20mA (i forhold til indstillet måleområde)
Justerbare måleområder temperatur:	-35...+75°C \| -20...+80°C \| -35...+35°C \| 0...+50°C
Nøjagtighed temperaturmåling:	± 0,6K ved 25 °C
Display:	Nej
Forsyningsspænding:	15-36V DC (Dog afhængig af belastningen)
Elektrisk tilslutning:	3 leder
Omgivelse temperatur:	-30...+70 °C \| ikke kondenserende
Omgivelse fugt:	10...95% r.H. \| Ikke kondenserende
Montering:	Væg
Tilslutnings del:	Med skruelåg
Beskyttelse:	IP 65
Farve:	Hvid lignende RAL 9016
Kabelforskruning:	M16 med trækaflastning. Maks. kabel diameter 10mm
Dimension:	Se måltegning under fane med dimension
Udskiftelig sensor:	Nej
Sinterfilter:	Udskiftelig kunststof. Kan erstattes af metal filter

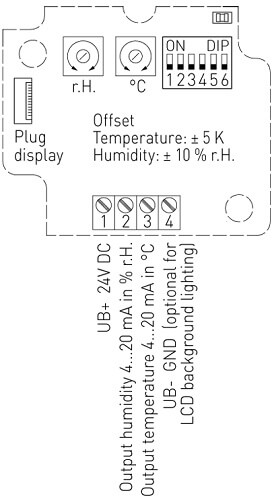

Tilslutningsdiagram:

Tilslutningsdiagram universal fugtføler

Indstilling DIP:

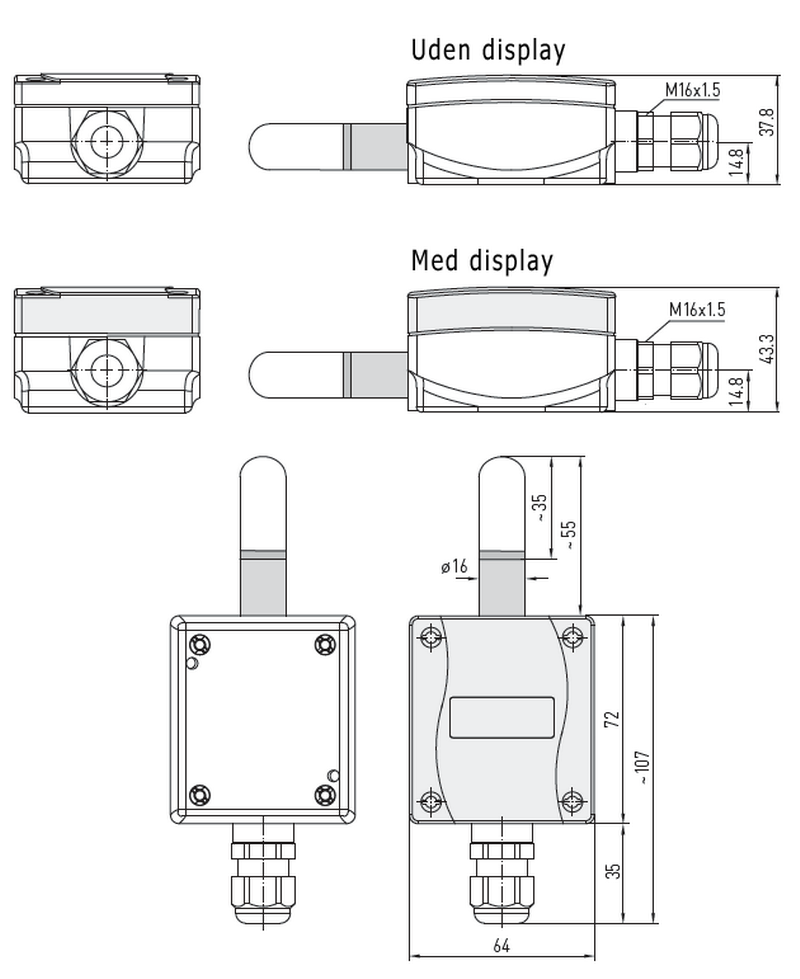

Dimensioner:

Dimensioner for følere med TYR1 cover

Fugtføler datablad - Engelsk, Tysk, Fransk og Russisk

Dit navn *

Din e-mail *

Emne: *

Forespørgsel *

Produkt detaljer

Universal fugt- og temperaturføler til vægmontering med 2 x 4...20mA udgange

Forsyningsspænding:	15...36V/DC
Fugt: Omskiftelige måleenheder og måleområder:	0..100% r.H., Relativ luftfugtighed 0..50g/kg, Vandindhold, g vand / kg tør luft 0..80g/kg, Vandindhold, g vand / kg tør luft 0..50g/m³, Absolut luftfugtighed 0..80g/m³, Absolut luftfugtighed 0..+50°C, Dugpunktstemperatur -20..80°C, Dugpunktstemperatur 0..80kj/kg, Ethalpi
Temperatur: Omskiftelige måleområde:	0/+50°C, -20/+80°C, -35/+75°C, -35/+35°C
Fugt udgangssignal 0....100 % r.H.	4...20mA
Temperatur udgangssignal:	4...20mA
Farve:	Hvid lign. RAL 9010
Nøjagtighed fugt:	+/- 3,0 % ved 40...60% r.H. ved 20 °C ellers +/- 5% r.H
Tilslutning:	M16 med trækaflastning
Nøjagtighed temperatur:	+/- 0,5 °C ved 20 °C
Beskyttelse:	IP 65
Totallægde målerør:	60mm
Dimensioner:	72 x 64 x 37,8 mm

Yderligere information

Producent: S+S REGELTECHNIK

Produkt specifikationer

Attribute name	Attribute value
Måle type:	Måler luft temperaturen og fugtigheden. Måleenheden for fugten kan justeres.
Udgangssignal fugtmåling:	4-20mA (I forhold til valgt måleenhed og område)
Justerbare måleenhed og område fugt:	0-100% r.H. Relativ luftfugtighed 0-50 g/kg Vandindhold, g vand / kg tør luft 0-80 g/kg Vandindhold, g vand / kg tør luft 0-50 g/m³ Absolut luftfugtighed 0-80 g/m³ Absolut luftfugtighed 0..+50°C Dugpunktstemperatur -20..+80°C Dugpunktstemperatur 0..80 kj/kg, Ethalpi* *Enthalpi bliver beregnet uden korrektur af den atmosfæriske tryk De forskellige måleenheder/områder indstilles med "DIP"
Nøjagtighed fugtmåling:	± 2% i området 20-80% r.H. ved 25 °C \| Ellers ± 3%
Udgangssignal temperaturmåling:	4-20mA (i forhold til indstillet måleområde)
Justerbare måleområder temperatur:	-35...+75°C \| -20...+80°C \| -35...+35°C \| 0...+50°C
Nøjagtighed temperaturmåling:	± 0,6K ved 25 °C
Display:	Nej
Forsyningsspænding:	15-36V DC (Dog afhængig af belastningen)
Elektrisk tilslutning:	3 leder
Omgivelse temperatur:	-30...+70 °C \| ikke kondenserende
Omgivelse fugt:	10...95% r.H. \| Ikke kondenserende
Montering:	Væg
Tilslutnings del:	Med skruelåg
Beskyttelse:	IP 65
Farve:	Hvid lignende RAL 9016
Kabelforskruning:	M16 med trækaflastning. Maks. kabel diameter 10mm
Dimension:	Se måltegning under fane med dimension
Udskiftelig sensor:	Nej
Sinterfilter:	Udskiftelig kunststof. Kan erstattes af metal filter
