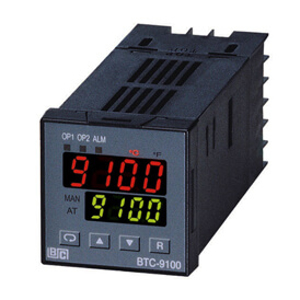

Controller 4-20mA indgang | Out 1 + Out 2 + Alarm = relæ | Forsyning 24V

Tilgængelighed: Lagerført
Varenummer: 9100-5611100
Producentens varenr.: BTC9100-5611100
Kort beskrivelse: Controller med 4-20mA indgangssignal og 3 relæ udgange som kan bruges til regulering eller grænseværdier. Forsyningsspænding 24V
Leveringstid: 1-2 hverdage - produktet er lagerført
DKK 1423,75 inkl. moms

4-20mA indgang samt 3 relæ udgange

Controlleren har visning af den ønskede (SETPUNKT) og den aktuelle (PROCESVÆRDI).

Reguleringsindgang

 4-20mA

 Udgang 1 (OP1)  Relæ (2Amp/240V-AC)
 Udgang 2 (OP2)  Relæ (2Amp/240V-AC)
 Alarmudgang  Relæ (Omskifter 2Amp/240V-AC)

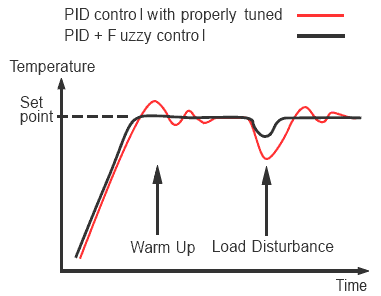

FUZZY PID Teknologi:

Fuzzy PID teknologi

 Funktioner temperatur regulator:

 FUZZY Control Minimire overshoot og undershoot ved opstart og lastændringer
 Høj nøjagtighed 18 BIT A/D vandler på måleindgangen og 15 BIT D/A vandler på 0...10V Reguleringsudgang
 Hurtig Sampling Målingen bliver opdateret 5 gange i sekundet så der kan reguleres stabilt på hurtige processer
 Programmeringsport Kan forbindes til PC med mulighed for programmering
 Auto-Tune Funktion til automatisk indstilling/optimering af P-I-D værdieren
 Soft Start Mulighed for at forsinke setpunkts ændringer
 Digital Filter Low pass filter til at stabilisere måleværdien.
 SEL Funktion

Hurtig programmering af op til 8 vigtige pararameter.

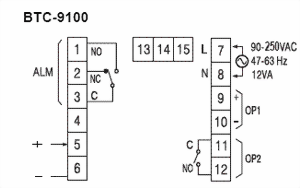

Tilslutningsdiagram:
OBS forsyning er 24V ved denne udgave:

Tilslutning af procesregulator

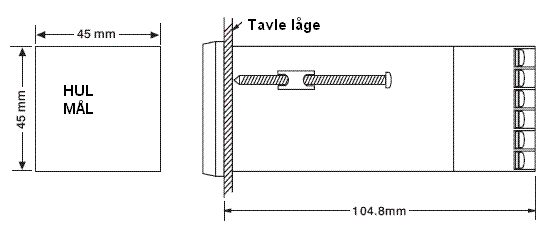

Mål temperaturregulator:

Dimensioner

Frontmål 48x48mm

*
*
*
*
Produkt detaljer

4-20mA indgang samt 3 relæ udgange

Controlleren har visning af den ønskede (SETPUNKT) og den aktuelle (PROCESVÆRDI).

Reguleringsindgang

 4-20mA

 Udgang 1 (OP1)  Relæ (2Amp/240V-AC)
 Udgang 2 (OP2)  Relæ (2Amp/240V-AC)
 Alarmudgang  Relæ (Omskifter 2Amp/240V-AC)



FUZZY PID Teknologi:

Fuzzy PID teknologi

 Funktioner temperatur regulator:

 FUZZY Control Minimire overshoot og undershoot ved opstart og lastændringer
 Høj nøjagtighed 18 BIT A/D vandler på måleindgangen og 15 BIT D/A vandler på 0...10V Reguleringsudgang
 Hurtig Sampling Målingen bliver opdateret 5 gange i sekundet så der kan reguleres stabilt på hurtige processer
 Programmeringsport Kan forbindes til PC med mulighed for programmering
 Auto-Tune Funktion til automatisk indstilling/optimering af P-I-D værdieren
 Soft Start Mulighed for at forsinke setpunkts ændringer
 Digital Filter Low pass filter til at stabilisere måleværdien.
 SEL Funktion

Hurtig programmering af op til 8 vigtige pararameter.



Tilslutningsdiagram:
OBS forsyning er 24V ved denne udgave:

Tilslutning af procesregulator



Mål temperaturregulator:

Dimensioner

Frontmål 48x48mm

Yderligere information
Producent: BRAINCHILD
