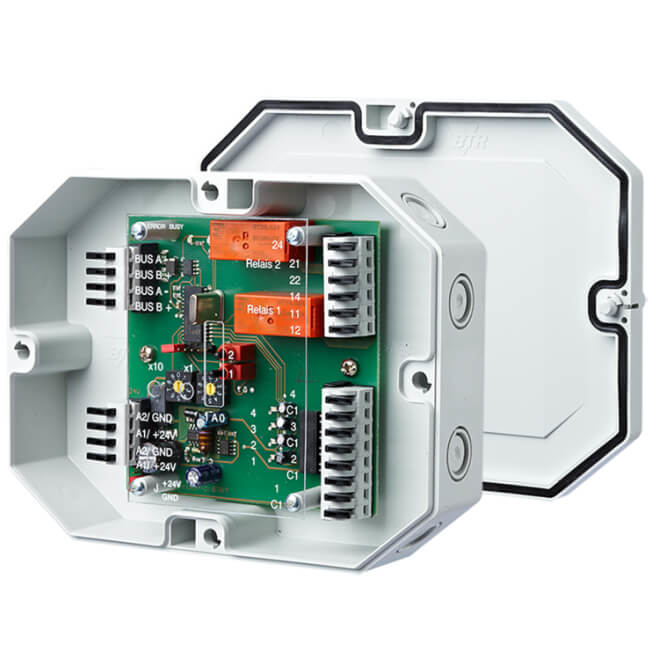

Modbus kombimodul 2 relæ udgange og 4 digitale indgange, MR-DIO 4/2 IP65

Tilgængelighed: Lagerført

Varenummer: MC-1108331326IP

Producentens varenr.: 1108331326IP

EAN nr.: 4250184135630

Kort beskrivelse: Modbus RTU modul med 4 digitale indgange og 2 relæ udgange. Anvendes ofte til styring af brandspjæld mm. Komplet i tilslutningskasse med IP65 beskyttelse

Leveringstid: 1-2 hverdage - produktet er lagerført, sælges kun til erhverv. Der er ikke returret.

Listepris: DKK 2001,25 inkl. moms

Din pris: DKK 1500,94 inkl. moms

Antal:

Specifikationer
Tilslutningsdiagram
Samlet oversigt over Modbus moduler
Modbus Software Tool
Datablade og manual
Forespørgsel

Produkt specifikationer

Attribute name	Attribute value
Type:	Modbus IO modul
Indgange:	4 digitale
Udgange:	2 Relæ. max. 10 Amp AC1 230V/AC med manuel overstyring "0-Auto-1"
Protokol:	Modbus RTU RS485
Justerbar adresse:	0-99
Baudrate:	1200 - 2400 - 4800 - 9600 - 19200 - 38400 - 57600 - 115200 Bit/s (19200 Default)
Parity:	Even - Odd - None (Default Even)
Data bits:	8
Stop bits:	1
Forsyningsspænding:	24V AC/DC (+/- 10%)
Grøn LED:	Visning af drift og kommunikations aktivitet
Rød LED:	Lyser/blinker ved kommunikations fejl
Gul LED:	Status på indgange og udgange
Montering:	Væg
Omgivelse temperatur:	-5...+55 °C
Dimension:	BxHxD: 160 x 120 x 41 mm. Med 8 udslagsblanketter M12 / M16
Beskyttelse:	IP 65

Blokdiagram:

Blokdiagram for MR-DIO 4/2 IP

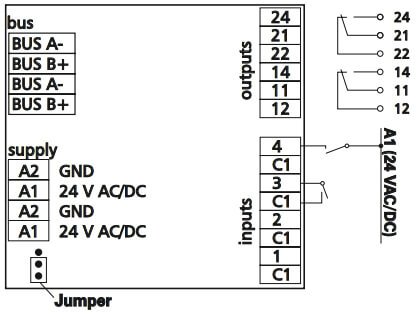

Tilslutningsdiagram:

Tilslutningsdiagram for MR-DIO 4/2 IP

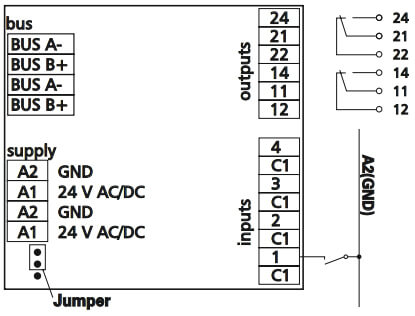

Tilslutningsdiagram:

Hent den samlede oversigt over modbus modulerne her

Modbus Software Tool

Med denne software kan modbus installationen og modulerne testes.

Forbindelse sker f.eks. med en USB->RS485 konverter.

Modbus masteren må ikke være tilsluttet.

Indgangene og udgange kan testes, der kan sættes analoge værdier og det analoge modbus indgangsmodul AI-8 kan konfigureres.

Desuden kan modbus modulernes parity og baudrate stilles med softwaren.

Softwaren findes i en engelsk og tysk udgave:

Nuværende version er 1.20

	Engelsk version modbus software tool

	Tysk version modbus software tool

I nedenstående PDF'er er modulernes modbus registre mm. beskrevet.
	Modbus software manual - Engelsk

	Modbus software manual - Tysk

MR-DIO 4/2 datablad engelsk

MR-DIO 4/2 datablad tysk

MR-DIO 4/2 manual - Tysk, Engelsk og Fransk

Dit navn *

Din e-mail *

Emne: *

Forespørgsel *

Yderligere information

Producent: METZ CONNECT I/O Moduler

Produkt specifikationer

Attribute name	Attribute value
Type:	Modbus IO modul
Indgange:	4 digitale
Udgange:	2 Relæ. max. 10 Amp AC1 230V/AC med manuel overstyring "0-Auto-1"
Protokol:	Modbus RTU RS485
Justerbar adresse:	0-99
Baudrate:	1200 - 2400 - 4800 - 9600 - 19200 - 38400 - 57600 - 115200 Bit/s (19200 Default)
Parity:	Even - Odd - None (Default Even)
Data bits:	8
Stop bits:	1
Forsyningsspænding:	24V AC/DC (+/- 10%)
Grøn LED:	Visning af drift og kommunikations aktivitet
Rød LED:	Lyser/blinker ved kommunikations fejl
Gul LED:	Status på indgange og udgange
Montering:	Væg
Omgivelse temperatur:	-5...+55 °C
Dimension:	BxHxD: 160 x 120 x 41 mm. Med 8 udslagsblanketter M12 / M16
Beskyttelse:	IP 65
