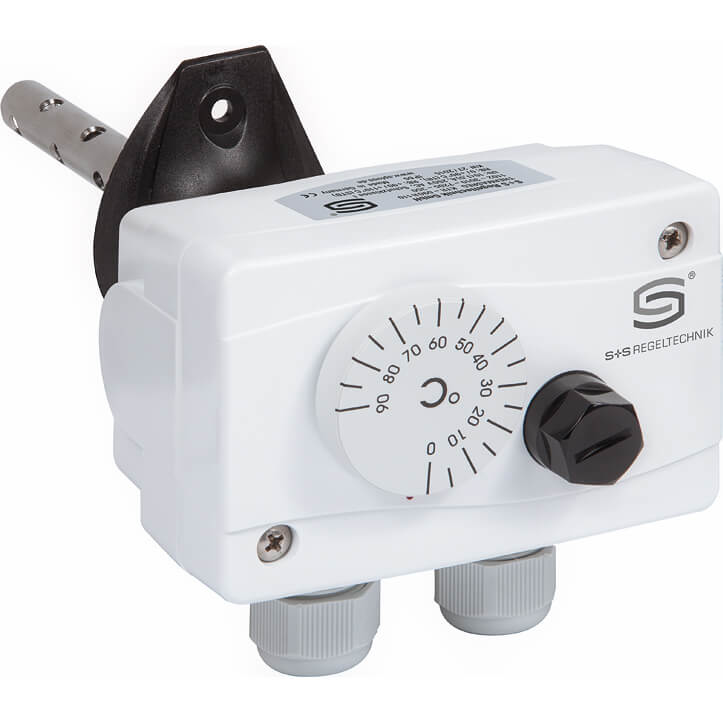

Kanaltermostat, med "TR" udvendig indstilling og med "STB" sikkerhedstemperaturbegrænser. Måleområde 0...+90°C/+90...+110°C IP65.
Kanaltermostat til temperaturkontrol eller begrænsning for varmeproduktionsanlæg i overensstemmelse med DIN EN 14597:2005-12.
Mekanisk stavtermostat bruges til overvågning, kontrol og begrænsning af temperaturer i flydende eller gasformige medier i varme og køleanlæg.
Typisk anvendelse er som kedeltermostat.
Hvis den indstillede "STB" temperatur overskrides skal "STB" termostaten manuelt genindkobles. Dette kan ske når temperaturen er ca. 15-20°C under den indstillede værdi.
DIN testet. EU-testet (modul B) i henhold til direktiv 97/23/EF.
| Sensorrør: | Ø16mm, Messing |
| Monteringslængde: | 205mm med flange, 184mm uden flange |
| Indstillingsområde "TR": | 0... +90°C |
| Indstillingsområde "STB": | +90... +110°C (Indvending indstilling) |
| Termisk difference "TR" ca.: | 3 °C |
| Termisk difference "STB" ca.: | +0....-15-20°C |
| Max kapillartemperatur: | +135°C |
| Kontaktbelastning | 24-250V/AC, 16Amp ved cos 1,0 og 1,5 Amp ved cos 0,6,
(ved 24V/AC min 150mA) |
| Kabeltilslutning: | M20 med trækaflastning |
| Mål: | 108x72,5x70mm |
| Beskyttelse: | IP 65 |
Ledningsdiagram:
Dimensioner:
Kanaltermostaten er inkl. MF-14-K - montageflange i plastik:
