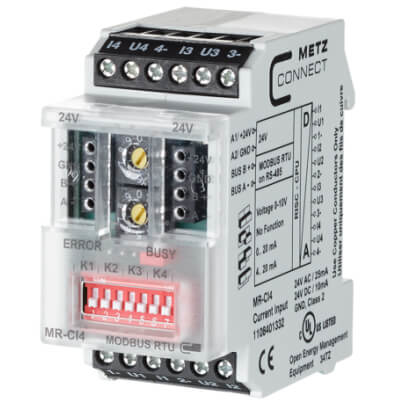

Modbus 4 analoge indgange 0-20mA | 4-20mA | 0-10V | MR-CI4

Tilgængelighed: Bestilles fra producent, tages ikke retur.
Varenummer: BTR-1108401332
Producentens varenr.: 1108401332
GTIN/ISBN/EAN: 4250184165699
Kort beskrivelse: Modbus RTU modul med 4 analoge indgange 0-20mA / 4-20mA. Til montering på DIN skinne, strømforsyning og bus forbindes hurtigt mellem modulerne med jumper.
Leveringstid: 4-7 hverdage
DKK 1842,50 inkl. moms
Produkt specifikationer
Attribute name Attribute value
Type: Modbus IO modul
Indgange: 4 Analoge indgange. Måleområde vælges individuelt pr. indgang med DIP-switch. Følgende indstillinger er mulig: 0-20mA | 4-20mA | 0-10V.
Protokol: Modbus RTU RS485
Justerbar adresse: 0-99
Baudrate: 1200 - 2400 - 4800 - 9600 - 19200 - 38400 - 57600 - 115200 Bit/s (19200 Default)
Parity: Even - Odd - None (Default Even)
Data bits: 8
Stop bits: 1
Forsyningsspænding: 24V AC/DC (+/- 10%)
Grøn LED: Visning af drift og kommunikations aktivitet
Rød LED: Lyser/blinker ved kommunikations fejl
Montering: På DIN skinne. Passer i standard gruppe tavle.
Strømforsyning og bus forbindes hurtigt mellem IO modulerne med jumper.
Sammen med modulet leveres:
Jumper
og
Tilslutningsklemme
Max. 15 moduler på en række (samme tilslutningsklemme).
Omgivelse temperatur: -5...+55 °C
Dimension: BxHxD: 35 x 70 x 65mm
Beskyttelse: IP 20

Blokdiagram:

Blokdiagram for MR-CI4

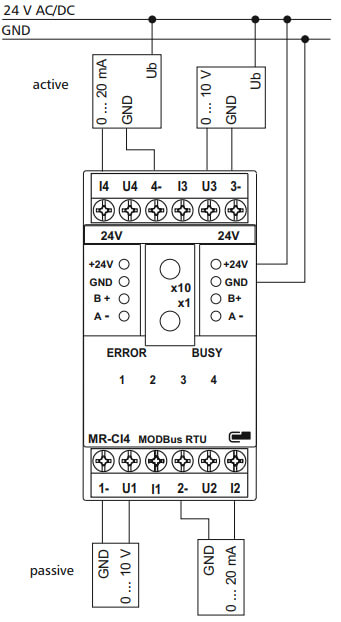

Tilslutningsdiagram:

Tilslutningsdiagram for MR-CI4



Modbus Software Tool

Med denne software kan modbus installationen og modulerne testes.

Forbindelse sker f.eks. med en USB->RS485 konverter.

Modbus masteren må ikke være tilsluttet.

Indgangene og udgange kan testes, der kan sættes analoge værdier og det analoge modbus indgangsmodul AI-8 kan konfigureres.

Desuden kan modbus modulernes parity og baudrate stilles med softwaren.

Softwaren findes i en engelsk og tysk udgave:

Nuværende version er 1.20

download den engelske version af software toolet  Engelsk version modbus software tool

download den tyske version af software toolet  Tysk version modbus software tool



I nedenstående PDF'er er modulernes modbus registre mm. beskrevet.

 Modbus software manual - Engelsk

 Modbus software manual - Tysk



*
*
*
*
