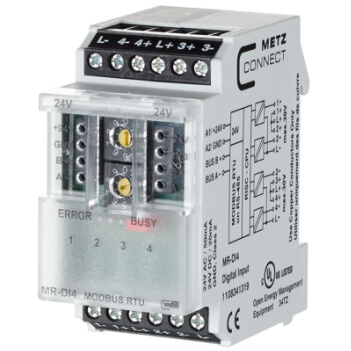

Modbus 4 digitale indgange, MR-DI4

Tilgængelighed: Bestilles fra producent, tages ikke retur.
Varenummer: BTR-1108341319
Producentens varenr.: 1108341319
EAN nr.:: 4250184135647
Kort beskrivelse: Modbus RTU modul med 4 digitale indgange. Til montering på DIN skinne, strømforsyning og bus forbindes hurtigt mellem modulerne med jumper.
Leveringstid: 4-7 hverdage
DKK 1151,25 inkl. moms
Produkt specifikationer
Attribute nameAttribute value
Type:Modbus IO modul
Indgange:4 digitale
Protokol:Modbus RTU RS485
Justerbar adresse:0-99
Baudrate:1200 - 2400 - 4800 - 9600 - 19200 - 38400 - 57600 - 115200 Bit/s (19200 Default)
Parity:Even - Odd - None (Default Even)
Data bits:8
Stop bits:1
Forsyningsspænding:24V AC/DC (+/- 10%)
Grøn LED:Visning af drift og kommunikations aktivitet
Rød LED:Lyser/blinker ved kommunikations fejl
Gul LED:Status på indgange
Montering:På DIN skinne. Passer i standard gruppe tavle.
Strømforsyning og bus forbindes hurtigt mellem IO modulerne med jumper.
Sammen med modulet leveres:
Jumper
og
Tilslutningsklemme
Max. 15 moduler på en række (samme tilslutningsklemme).
Omgivelse temperatur:-5...+55 °C
Dimension:BxHxD: 35 x 70 x 65mm
Beskyttelse:IP 20

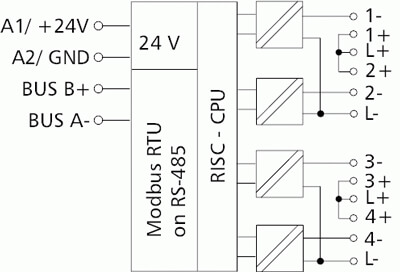

Blokdiagram:

Blokdiagram for MR-DI4

Tilslutningsdiagram:

Tilslutningsdiagram 1 for MR-DI4

Tilslutningsdiagram 2 for MR-DI4

Modbus Software Tool

Med denne software kan modbus installationen og modulerne testes.

Forbindelse sker f.eks. med en USB->RS485 konverter.

Modbus masteren må ikke være tilsluttet.

Indgangene og udgange kan testes, der kan sættes analoge værdier og det analoge modbus indgangsmodul AI-8 kan konfigureres.

Desuden kan modbus modulernes parity og baudrate stilles med softwaren.

Softwaren findes i en engelsk og tysk udgave:

Nuværende version er 1.20

download den engelske version af software tooletEngelsk version modbus software tool

download den tyske version af software tooletTysk version modbus software tool

I nedenstående PDF'er er modulernes modbus registre mm. beskrevet.

 Modbus software manual - Engelsk

 Modbus software manual - Tysk

*
*
*
*
