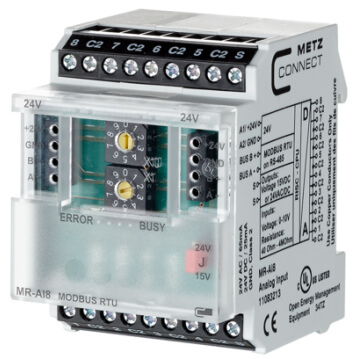

Modbus 8 universal analoge indgange, MR-AI8

Tilgængelighed: Lagerført
Varenummer: MC-11083213
Producentens varenr.: 11083213
EAN nr.: 4250184135616
Kort beskrivelse: Modbus RTU modul med 8 analoge indgange (modstand/spænding). Til montering på DIN skinne, strømforsyning og bus forbindes hurtigt mellem modulerne med jumper.
Leveringstid: 1-2 hverdage - produktet er lagerført
DKK 2282,50 inkl. moms
Produkt specifikationer
Attribute nameAttribute value
Type:Modbus IO modul
Indgange:8 analoge universale indgange. Kan konfigureres til 0-10V eller modstandsindgange (føler) fra 40 til 4MOhm. Standard føler er defineret. Der kan laves egen modstands kennlinie. Opløsningen er 15 bit.
Protokol:Modbus RTU RS485
Justerbar adresse:0-99
Baudrate:1200 - 2400 - 4800 - 9600 - 19200 - 38400 - 57600 - 115200 Bit/s (19200 Default)
Parity:Even - Odd - None (Default Even)
Data bits:8
Stop bits:1
Forsyningsspænding:24V AC/DC (+/- 10%)
Grøn LED:Visning af drift og kommunikations aktivitet
Rød LED:Lyser/blinker ved kommunikations fejl
Montering:På DIN skinne. Passer i standard gruppe tavle.
Strømforsyning og bus forbindes hurtigt mellem IO modulerne med jumper.
Sammen med modulet leveres:
Jumper
og
Tilslutningsklemme
Max. 15 moduler på en række (samme tilslutningsklemme).
Omgivelse temperatur:-5...+55 °C
Dimension:BxHxD: 50 x 70 x 65mm
Beskyttelse:IP 20

Blokdiagram:

Blokdiagram for MR-AI8

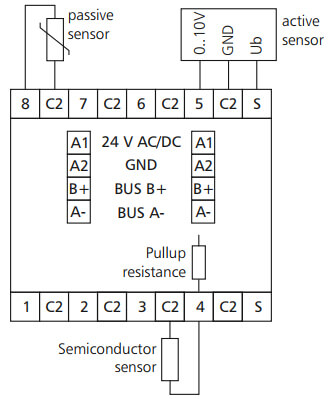

Tilslutningsdiagram:

Tilslutningsdiagram for MR-AI8

Modbus Software Tool

Med denne software kan modbus installationen og modulerne testes.

Forbindelse sker f.eks. med en USB->RS485 konverter.

Modbus masteren må ikke være tilsluttet.

Indgangene og udgange kan testes, der kan sættes analoge værdier og det analoge modbus indgangsmodul AI-8 kan konfigureres.

Desuden kan modbus modulernes parity og baudrate stilles med softwaren.

Softwaren findes i en engelsk og tysk udgave:

Nuværende version er 1.20

download den engelske version af software tooletEngelsk version modbus software tool

download den tyske version af software tooletTysk version modbus software tool

I nedenstående PDF'er er modulernes modbus registre mm. beskrevet.

 Modbus software manual - Engelsk

 Modbus software manual - Tysk

*
*
*
*
