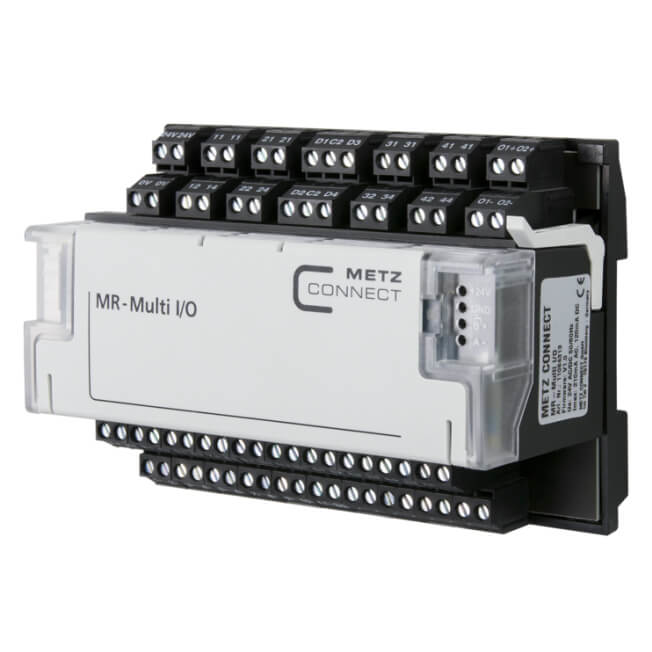

Modbus multi 29 IO

Tilgængelighed: Lagerført

Varenummer: MC-11084313

Producentens varenr.: 11084313

EAN nr.: 4251122198786

Kort beskrivelse: Modbus RTU kombi modul med 11 digitale indgange, 6 analoge indgange (modstand/spænding), 1 analog indgang (4-20mA), 4 relæ udgange, 4 photomos udgange, 2 analoge udgange 0-10V, 1 tælle indgang "S0"

Leveringstid: 1-2 hverdage - produktet er lagerført, sælges kun til erhverv. Der er ikke returret.

Listepris: DKK 4458,75 inkl. moms

Din pris: DKK 3344,06 inkl. moms

Antal:

Specifikationer
Tilslutningsdiagram
Samlet oversigt over Modbus moduler
Modbus Software Tool
Datablade og manual
Forespørgsel

Produkt specifikationer

Attribute name	Attribute value
Type:	Modbus IO modul
Indgange:	11 digitale, 6 analoge universale indgange. Kan konfigureres til 0-10V eller modstandsindgange (føler) fra 40 til 4MOhm. Standard føler er defineret. Der kan laves egen modstands kennlinie. Opløsningen er 15 bit., 1 Analog indgang 0-20mA, 1 S0 tælle indgang i henhold til DIN EN 62053-31 klasse A
Udgange:	4 Relæ 250V / 6 Amp (AC1), 4 Photomos 24V AC/DC 100mA, 2 analoge 0-10V
Protokol:	Modbus RTU RS485
Justerbar adresse:	0-99
Baudrate:	1200 - 2400 - 4800 - 9600 - 19200 - 38400 - 57600 - 115200 Bit/s (19200 Default)
Parity:	Even - Odd - None (Default Even)
Data bits:	8
Stop bits:	1
Forsyningsspænding:	24V AC/DC (+/- 10%)
Grøn LED:	Visning af drift og kommunikations aktivitet
Rød LED:	Lyser/blinker ved kommunikations fejl
Gul LED:	Status på indgange og udgange
Montering:	På DIN skinne. Passer i standard gruppe tavle
Omgivelse temperatur:	-5...+55 °C
Dimension:	BxHxD: 125 x 93 x 61mm
Beskyttelse:	IP 20

Tilslutningsdiagram:

Tilslutningsdiagram

Tilslutninger:

Tilslutninger

Hent den samlede oversigt over modbus modulerne her

Modbus Software Tool

Med denne software kan modbus installationen og modulerne testes.

Forbindelse sker f.eks. med en USB->RS485 konverter.

Modbus masteren må ikke være tilsluttet.

Indgangene og udgange kan testes, der kan sættes analoge værdier og det analoge modbus indgangsmodul AI-8 kan konfigureres.

Desuden kan modbus modulernes parity og baudrate stilles med softwaren.

Softwaren findes i en engelsk og tysk udgave:

Nuværende version er 1.20

	Engelsk version modbus software tool

	Tysk version modbus software tool

I nedenstående PDF'er er modulernes modbus registre mm. beskrevet.
	Modbus software manual - Engelsk

	Modbus software manual - Tysk

MR-Multi datablad engelsk / tysk

MR-Multi manual - Tysk, Engelsk og Fransk

Dit navn *

Din e-mail *

Emne: *

Forespørgsel *

Yderligere information

Producent: METZ CONNECT I/O Moduler

Produkt specifikationer

Attribute name	Attribute value
Type:	Modbus IO modul
Indgange:	11 digitale, 6 analoge universale indgange. Kan konfigureres til 0-10V eller modstandsindgange (føler) fra 40 til 4MOhm. Standard føler er defineret. Der kan laves egen modstands kennlinie. Opløsningen er 15 bit., 1 Analog indgang 0-20mA, 1 S0 tælle indgang i henhold til DIN EN 62053-31 klasse A
Udgange:	4 Relæ 250V / 6 Amp (AC1), 4 Photomos 24V AC/DC 100mA, 2 analoge 0-10V
Protokol:	Modbus RTU RS485
Justerbar adresse:	0-99
Baudrate:	1200 - 2400 - 4800 - 9600 - 19200 - 38400 - 57600 - 115200 Bit/s (19200 Default)
Parity:	Even - Odd - None (Default Even)
Data bits:	8
Stop bits:	1
Forsyningsspænding:	24V AC/DC (+/- 10%)
Grøn LED:	Visning af drift og kommunikations aktivitet
Rød LED:	Lyser/blinker ved kommunikations fejl
Gul LED:	Status på indgange og udgange
Montering:	På DIN skinne. Passer i standard gruppe tavle
Omgivelse temperatur:	-5...+55 °C
Dimension:	BxHxD: 125 x 93 x 61mm
Beskyttelse:	IP 20
