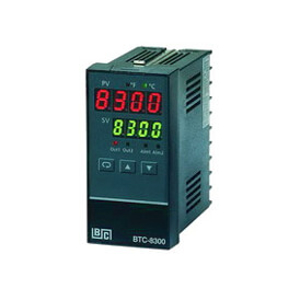

PID regulator | Out 1 = 0-10V | Out 2 = relæ | Event indgang | Forsyning 24V

Tilgængelighed: Lagerført
Varenummer: BTC8300-5151000
Producentens varenr.: BTC8300-5151000
Kort beskrivelse: PID regulator universal indgang, 0-10V udgang samt relæ udgange. Event indgang til skift af f.eks. setpunkt. Display med visning af måling samt setpunkt. Til indbygning i tavle front, forsyning 24V
Leveringstid: 1-2 hverdage - produktet er lagerført
DKK 2122,50 inkl. moms

Universal PID temperatur/proces regulator. Med universal indgang PT100, spænding og strømsignal

Smart PID universal Proces regulator med FUZZY control og rigtig mange andre funktioner.

Temperatur regulatoren har visning af den ønskede temperatur (SETPUNKT) og den aktuelle temperatur (PROCESVÆRDI).

Føler-/Proces indgang 1

Strøm: 0-20mA / 4-20mA

Spænding: 0-1V, 0-5V, 1-5V, 0-10V

PT100 DIN, PT100 JIS

Termocouple: J, K, T, E, B, R, S, N, L

 Proces indgang 2

Strømtransformer: 0-50A

Spænding: 0-1V, 0-5V, 1-5V, 0-10V

 Digital Indgang

Indgang til omskiftning mellem 2 setpunkter

eller til omskiftning mellem 2 PID opsætning.

 Udgang 1 (OP1)  0-10V
 Udgang 2 (OP2)  Relæ (2Amp/240V-AC)
 Alarmudgang



FUZZY PID Teknologi:


 Funktioner temperatur regulator:

 FUZZY Control Minimire overshoot og undershoot ved opstart og lastændringer
 Høj nøjagtighed 18 BIT A/D vandler på måleindgangen (1)
 Hurtig Sampling Målingen bliver aktualiseret 5 gange i sekundet så der kan reguleres stabilt på hurtige processer
 Programmeringsport Kan forbindes til PC med mulighed for programmering
 Auto-Tune Funktion til automatisk indstilling/optimering af P-I-D værdieren
 Sensor overvågning Hvis temperaturføleren går i stykker kan temperatur regulatoren indstilles så den holder udgangssignalet på det level som der var før den gik istykker.
 Soft Start Mulighed for at forsinke setpunkts ændringer (Grd. C / Sec)
 Digital Filter Low pass filter til at stabilisere måleværdien.
 SEL Funktion

Hurtig programmering af op til 8 vigtige pararameter.

 Event Input Digital indgang til omskiftning mellem 2 setpunkter eller skift af PID opsætning pga. proces ændringer m.m.



Tilslutningsdiagram proces/temperatur regulator,
billedet er vejledenden:
Forsyning er 24V, OP1 = 0-10V, OP2 = relæ, Alarm 1+2 er ikke bestykket.

Tilslutningsdiagram



Mål temperatur regulatoren:

Dimensioner

Frontmål B48xH96mm

*
*
*
*
Produkt detaljer

Universal PID temperatur/proces regulator. Med universal indgang PT100, spænding og strømsignal

Smart PID universal Proces regulator med FUZZY control og rigtig mange andre funktioner.

Temperatur regulatoren har visning af den ønskede temperatur (SETPUNKT) og den aktuelle temperatur (PROCESVÆRDI).

Føler-/Proces indgang 1

Strøm: 0-20mA / 4-20mA

Spænding: 0-1V, 0-5V, 1-5V, 0-10V

PT100 DIN, PT100 JIS

Termocouple: J, K, T, E, B, R, S, N, L

 Proces indgang 2

Strømtransformer: 0-50A

Spænding: 0-1V, 0-5V, 1-5V, 0-10V

 Digital Indgang

Indgang til omskiftning mellem 2 setpunkter

eller til omskiftning mellem 2 PID opsætning.

 Udgang 1 (OP1)  0-10V
 Udgang 2 (OP2)  Relæ (2Amp/240V-AC)
 Alarmudgang



FUZZY PID Teknologi:


 Funktioner temperatur regulator:

 FUZZY Control Minimire overshoot og undershoot ved opstart og lastændringer
 Høj nøjagtighed 18 BIT A/D vandler på måleindgangen (1)
 Hurtig Sampling Målingen bliver aktualiseret 5 gange i sekundet så der kan reguleres stabilt på hurtige processer
 Programmeringsport Kan forbindes til PC med mulighed for programmering
 Auto-Tune Funktion til automatisk indstilling/optimering af P-I-D værdieren
 Sensor overvågning Hvis temperaturføleren går i stykker kan temperatur regulatoren indstilles så den holder udgangssignalet på det level som der var før den gik istykker.
 Soft Start Mulighed for at forsinke setpunkts ændringer (Grd. C / Sec)
 Digital Filter Low pass filter til at stabilisere måleværdien.
 SEL Funktion

Hurtig programmering af op til 8 vigtige pararameter.

 Event Input Digital indgang til omskiftning mellem 2 setpunkter eller skift af PID opsætning pga. proces ændringer m.m.



Tilslutningsdiagram proces/temperatur regulator,
billedet er vejledenden:
Forsyning er 24V, OP1 = 0-10V, OP2 = relæ, Alarm 1+2 er ikke bestykket.

Tilslutningsdiagram



Mål temperatur regulatoren:

Dimensioner

Frontmål B48xH96mm

Yderligere information
Producent: BRAINCHILD
