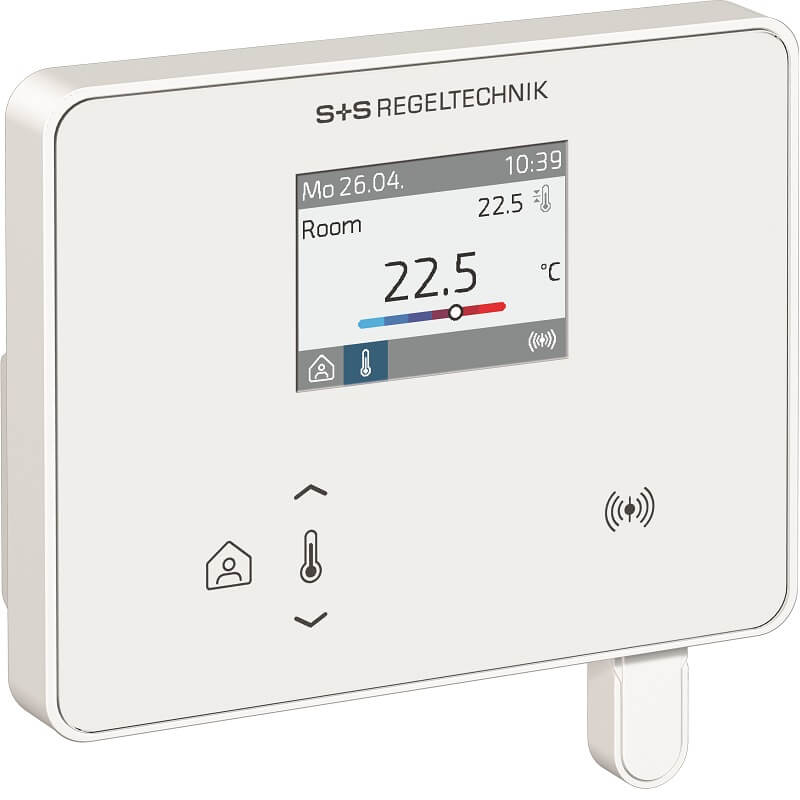

RYM 1321C-RH-CO2-MOD LCD

Tilgængelighed: Bestilles fra producent, tages ikke retur.
Varenummer: RYM1-3211-M610-000
Producentens varenr.: RYM 1321C-RH-CO2-MOD LCD
EAN nr.: 4251325628165
Kort beskrivelse: Rum controller med display | g || h || i || j || k || l | (Controller)
Leveringstid: 5-10 hverdage. Sælges kun til erhverv, tages ikke retur
DKK 3391,25 inkl. moms
Din pris: DKK 2543,44 inkl. moms
Produkt specifikationer
Attribute nameAttribute value
Funktion:Rumstyringsenheder (controller), afhængig af type og bestykning anvendes til styring og regulering af varme / køl og ventilationskonvektor, EC ventilator eller VAV spjæld. Afhængig af typevarianten er enhederne udstyret med analoge udgange (0-10 V) eller digitale/relæudgange, til styring af varmeventiler, køleventiler, 6-vejsventilerntilatorer eller EC-ventilatorer. Styringen/reguleringen sker via PI, PWM eller 2-/3-punktsstyring. Skiftefunktionen muliggør drift af 2- og 4-rørssystemer. Kommunikationsgrænsefladen er Modbus RTU som gør det muligt at ændre og overvåge parametrene fra en overordnet styreenhed.
Enhed:Rumcontroller, Rymaskon 1000C
Forsyningsspænding:24V AC/DC (+/- 10%)
Farve:Hvid lignende RAL 9016

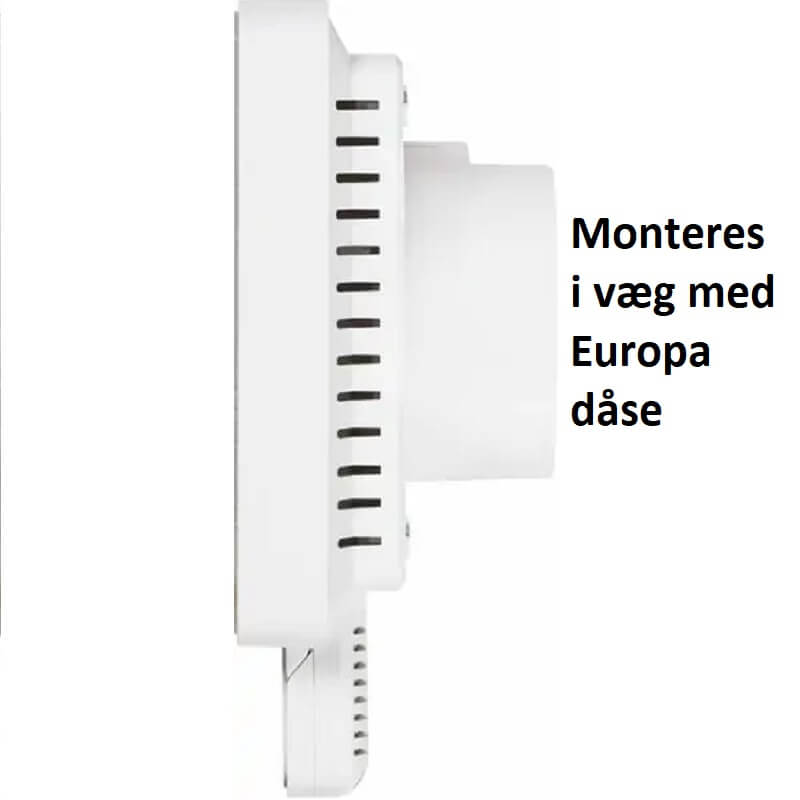

Montering:i Europa dåse ø55mm. Tilslutningsklemmer bagud, passer ind i vægmonteret Europa dåse.
Display:TFT-Display, 2" (41 x 30 mm), 320 x 240 x 3 pixels (RGB), LED-baggrundsbelysning, betragtningsvinkel ± 85°
Måling:Temperatur og luftfugtighed
Måling option 1:CO2
Måling option 2:-
Betjeningsknapper:Kapacitive touch
Touchknap 1:Tilstedeværelse
Touchknap 2:Temperatur +/-
Touchknap 3:- (ingen)
Touchknap 4:- (ingen)
Touchknap 5:- (ingen)
Kommunikation:Modbus RTU RS485
Modbus RTU galvanisk adskilt:Ja
Baudrate:9600 - 19200 - 38400 - 57500 baud, 8N1, lige / ulige paritet, 1/2 stopbit
Adresse:1...247 (Max. 32 enheder på et segment, ved større antal skal der anvendes RS 485 transceivers)
Indgang 1:NTC10k temperaturføler (ekstern) eller digital indgang.
Indgang 2:Digital indgang. F.eks. vindueskontakt, kondensvagt, mm.
Software:Konfigurationssoftware, understøtter CuRA (Customized Register Assignment). Enheden har USB-C tilslutning.
Tilslutningsklemmer:Push in klemmer, 0,2 - 1,5 mm²
Dimension:BxHxD: 112 x 89,5 x 24mm, Sensorbeskyttelse +22mm, dybde klemmer +23mm
Udførlig beskrivelse:Under fanerne er der oversigt over de forskellige varianter, dimensionstegning, manualer/datablade, registeroversigt og software tool.

Måltegning Rymaskon controller. Bemærk at den skal monteres på/i Europa dåse:

Måltegning Rymaskon controller / skal monteres i/på Europa dåse

*
*
*
*
Yderligere information
Producent: S+S REGELTECHNIK
