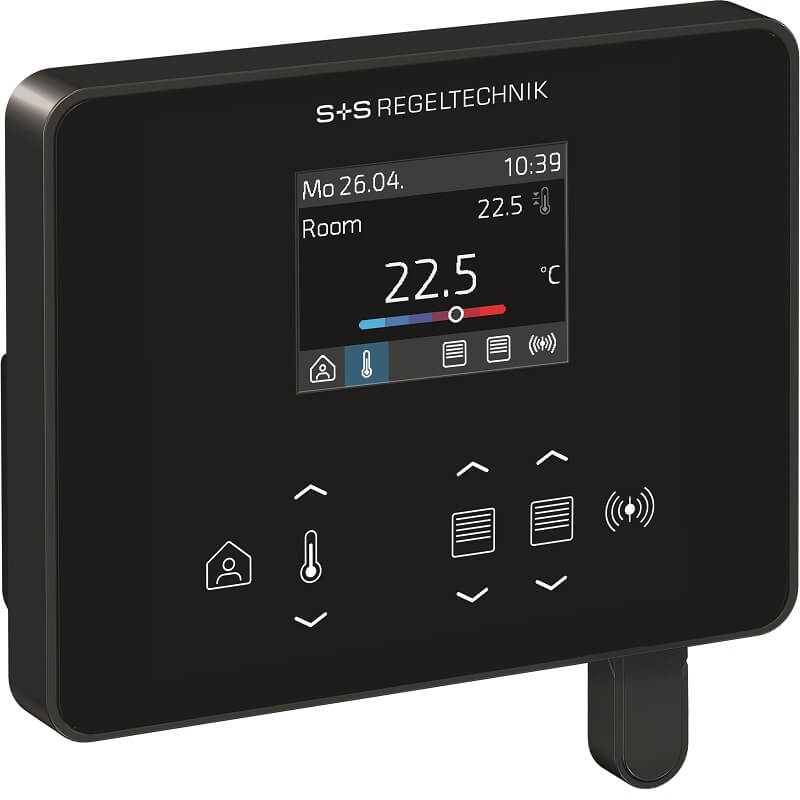

RYM 1322C-RH-MOD-BB LCD

Tilgængelighed: Bestilles fra producent, tages ikke retur.
Varenummer: RYM1-3221-M210-002
Producentens varenr.: RYM 1322C-RH-MOD-BB LCD
EAN nr.: 4251325641362
Kort beskrivelse: Rymaskon 1000C Rumcontroller | g || h || i || j || k || l |
Leveringstid: 5-10 hverdage. Sælges kun til erhverv, tages ikke retur
DKK 2775,00 inkl. moms
Din pris: DKK 2081,25 inkl. moms
Produkt specifikationer
Attribute nameAttribute value
Funktion:Rumstyringsenheder (controller), afhængig af type og bestykning anvendes til styring og regulering af varme / køl og ventilationskonvektor, EC ventilator eller VAV spjæld. Kommunikationsgrænsefladen er Modbus RTU som gør det muligt at ændre og overvåge parametrene fra en overordnet styreenhed. Afhængig af typevarianten er enhederne udstyret med analoge udgange (0-10 V) eller digitale/relæudgange, til styring af varmeventiler, køleventiler, 6-vejsventilerntilatorer eller EC-ventilatorer. Styringen/reguleringen sker via PI, PWM eller 2-/3-punktsstyring. Skiftefunktionen muliggør drift af 2- og 4-rørssystemer. VOC og CO2 måling som option.
Enhed:Rumcontroller, Rymaskon 1000C
Forsyningsspænding:24V AC/DC (+/- 10%)
Farve:Sort lignende RAL 9004
Montering:i Europa dåse ø55mm. Tilslutningsklemmer bagud, passer ind i vægmonteret Europa dåse.
Display:TFT-Display, 2" (41 x 30 mm), 320 x 240 x 3 pixels (RGB), LED-baggrundsbelysning, betragtningsvinkel ± 85°
Måling:Temperatur og luftfugtighed
Måling option 1:-
Måling option 2:- VOC mulig mod merpris, på forespørgsel.
Betjeningsknapper:Kapacitive touch
Touchknap 1:Tilstedeværelse
Touchknap 2:Temperatur +/-
Touchknap 3:- (ingen)
Touchknap 4:Gardin 1
Touchknap 5:Gardin 2
Kommunikation:Modbus RTU RS485
Modbus RTU galvanisk adskilt:Ja
Baudrate:9600 - 19200 - 38400 - 57500 baud, 8N1, lige / ulige paritet, 1/2 stopbit
Adresse:1...247 (Max. 32 enheder på et segment, ved større antal skal der anvendes RS 485 transceivers)
Indgang 1:NTC10k temperaturføler (ekstern) eller digital indgang.
Indgang 2:Digital indgang. F.eks. vindueskontakt, kondensvagt, mm.
Intern reguleringssekvens:Temperatur (Varme/Køl)
Reguleringsfunktion:32: 3x analoge udgange 0-10V. Se funktion i manual/datablad.
Software:Konfigurationssoftware, understøtter CuRA (Customized Register Assignment). Enheden har USB-C tilslutning.
Tilslutningsklemmer:Push in klemmer, 0,2 - 1,5 mm²
Dimension:BxHxD: 112 x 89,5 x 24mm, Sensorbeskyttelse +22mm, dybde klemmer +23mm
Udførlig beskrivelse:Under fanerne er der oversigt over de forskellige varianter, dimensionstegning, manualer/datablade, registeroversigt og software tool.

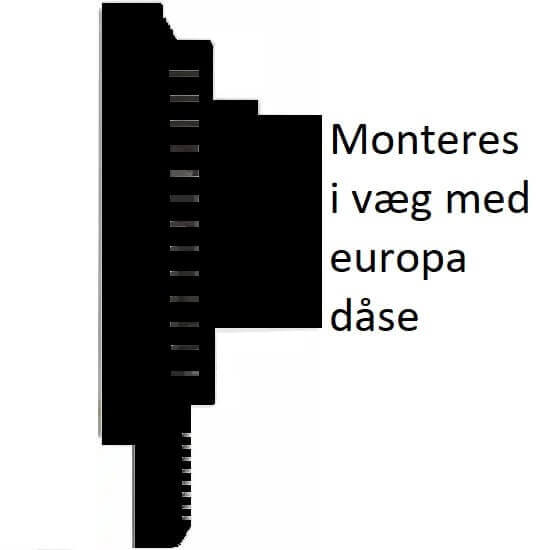

Måltegning Rymaskon controller. Bemærk at den skal monteres på/i Europa dåse:

Måltegning Rymaskon controller / skal monteres i/på Europa dåse

*
*
*
*
Yderligere information
Producent: S+S REGELTECHNIK
