| Funktion: | Rumstyringsenheder (controller), afhængig af type og bestykning anvendes til styring og regulering af varme / køl og ventilationskonvektor, EC ventilator. Kommunikationsgrænsefladen er W-Modbus (Trådløs modbus) som kan modtages af W-Modbus Gateway. Afhængig af typevarianten er enhederne udstyret med analoge udgange (0-10 V) eller digitale/relæudgange, til styring af varmeventiler, køleventiler, 6-vejsventilerntilatorer eller EC-ventilatorer. Styringen/reguleringen sker via PI, PWM eller 2-/3-punktsstyring. Skiftefunktionen muliggør drift af 2- og 4-rørssystemer. VOC og CO2 måling som option. |

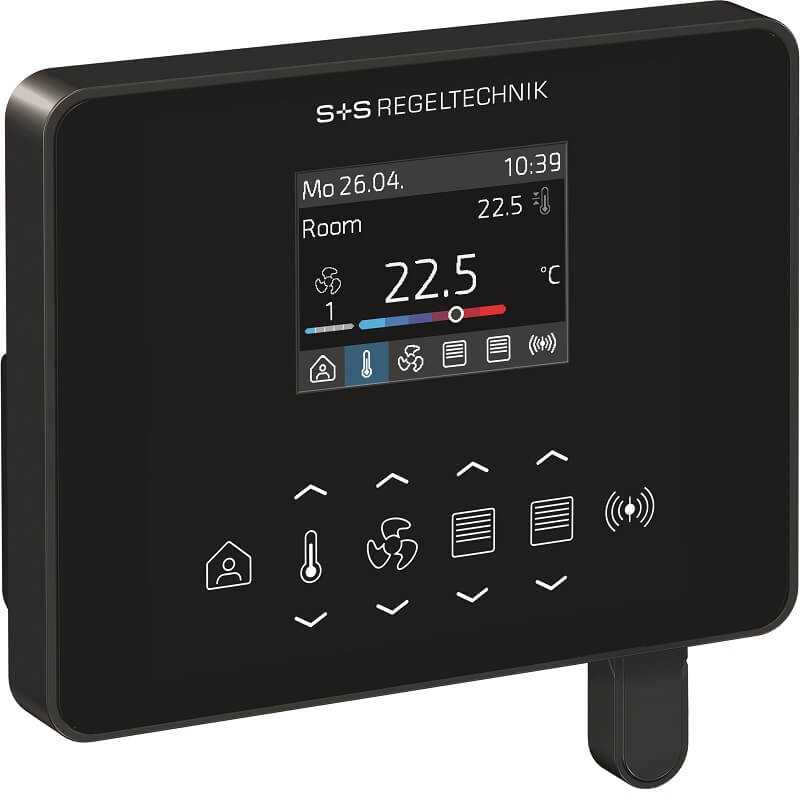

| Enhed: | Rumcontroller, Rymaskon 1000C |
| Forsyningsspænding: | 230V AC (100-240V AC) |
| Farve: | Sort lignende RAL 9004 |

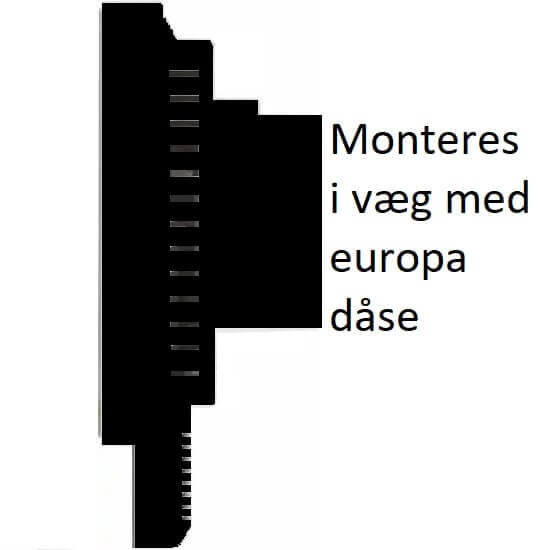

| Montering: | i Europa dåse ø55mm. Tilslutningsklemmer bagud, passer ind i vægmonteret Europa dåse. |
| Display: | TFT-Display, 2" (41 x 30 mm), 320 x 240 x 3 pixels (RGB), LED-baggrundsbelysning, betragtningsvinkel ± 85° |
| Måling: | Temperatur og luftfugtighed |
| Måling option 1: | - |
| Måling option 2: | - VOC mulig mod merpris, på forespørgsel. |
| Betjeningsknapper: | Kapacitive touch |
| Touchknap 1: | Tilstedeværelse |
| Touchknap 2: | Temperatur +/- |
| Touchknap 3: | Ventilator (Luftmængde) |
| Touchknap 4: | Gardin 1 |
| Touchknap 5: | Gardin 2 |
| Kommunikation: | W-Modbus, trådløs Modbus |
| Trådløs specifikation: | W-Modbus (Trådløs Modbus, AES-128 krypteret), Frekvens 2,4 GHz ISM, sendeeffekt 100 mW, Rækkevidde max. 500 m (åbent terræn) / ca. 50 - 70 m (i bygning). Slave adresse 1-247, max. 100 enheder på en gateway (W-Modbus modtager). |
| Indgang 1: | NTC10k temperaturføler (ekstern) eller digital indgang. |
| Indgang 2: | Digital indgang. F.eks. vindueskontakt, kondensvagt, mm. |
| Intern reguleringssekvens: | Temperatur (Varme/køl) og ventilator konvektor (FAN/COIL) |
| Reguleringsfunktion: | 45: 2x relæ udgange (230V) varme/køl, 1x analog udgang 0-10V EC ventilator. Se funktion i manual/datablad. |
| Software: | Konfigurationssoftware, understøtter CuRA (Customized Register Assignment). Enheden har USB-C tilslutning. |
| Tilslutningsklemmer: | Push in klemmer, 0,2 - 1,5 mm² |
| Dimension: | BxHxD: 112 x 89,5 x 24mm, Sensorbeskyttelse +22mm, dybde klemmer +23mm |
| Udførlig beskrivelse: | Under fanerne er der oversigt over de forskellige varianter, dimensionstegning, manualer/datablade, registeroversigt og software tool. |
