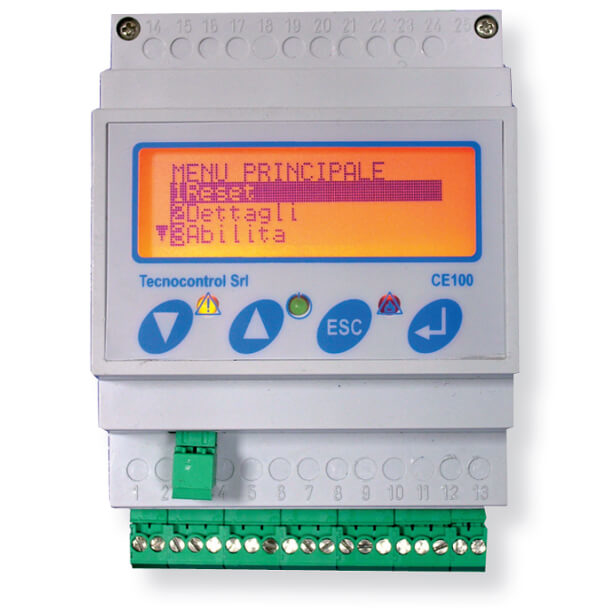

Gas central CE100 til 2-6 målinger. Passer i standard gruppetavle.

Varenummer: TC-CE100
Leveringstid: 1-2 hverdage - produktet er lagerført
DKK 3313,76 ekskl. moms

Kompakt gas centralenhed som er beregnet til mindre anlæg med mellem 2 til 6 målinger.

Til DIN skinne montering og passer i standard gruppetavler.
Display til visning af de aktuelle målinger samt indstilling af ønskede værdier.
Indstillingerne kan beskyttes med code.
Der er 3 relæ udgange som kan tilordnes forskellige grænseværdier samt 1 alarmudgangsrelæ.

Systemet sammensættes af følgende komponenter:
CE100: Er grundenheden med 2 føler indgange.
CE101: Udvidelsesmodul med 2 føler indgange. (Max. 2 STK CE101)
AL100: Strømforsyning 230V/AC -> 24V/DC (Standard stømforsyning kan anvendes)
AL102: Optional enhed til BA100 batterie forsyning og ladning.
BA100: Optional batterie enhed. (Drift ved strømsvigt)

 Strømforsyning:   24V/DC
 Egenforbrug:
 4VA uden tilslutning af følere
 8VA med 2 tilsluttede følere,
 12VA med 4 tilsluttede følere og
 15VA med 6 tilsluttede følere
 Indgange:  2 analoge lineære 4-20mA
 ( Max skala 0-9999)
 Intern modstand ved belastning af indgange:  200 ohm
 Forsyning af indgange (følere)  20V/DC (-10+15%)
 Udgange:  4 relæer (Max. 3 Amp AC1)
 Driftstemperatur med batteri:  +5...+40°C
 Enhed til opladning af batteri: (Oprion AL102)
 Baterieenhed til DIN skinne: (Option BA100):
 Mål se nedenfor.
 12Vcc - 7 Ah (se PDF).
 Batteri backup med (Option AL102+BA100):
 ca. 40 minutter med 4 følere
 Alarm niveau:  Programmerbar
 Måleområde:  Programmerbar
 Display:  LCD
 Betjening:  Med 4 taster på fronten.
 Dimensioner:  120 x 60 x 71mm ( h x d x l )
 (Fylder 4 Moduler)
 Vægt:  ca. 195gr.

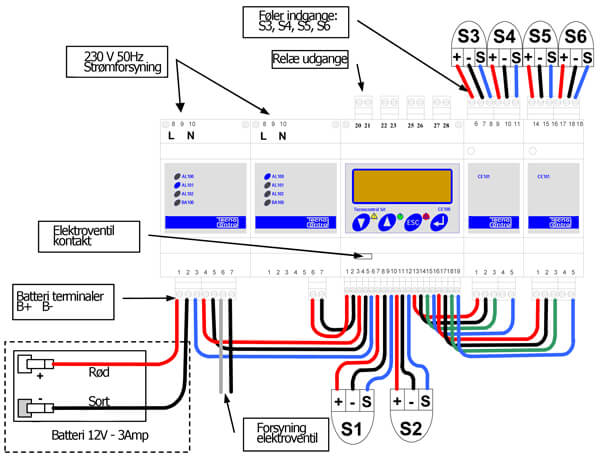

Tilslutningsdiagram for CE100 med 2 STK CE101, 1 STK AL100 og 1 STK AL101

Tilslutningsdiagram for gas central CE100

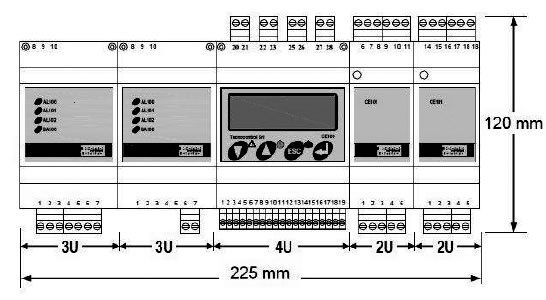

Dimensioner på CE100 plus udvidelses moduler:

Dimensioner for CE100 ink. udvidelsesmoduler
*
*
*
*
