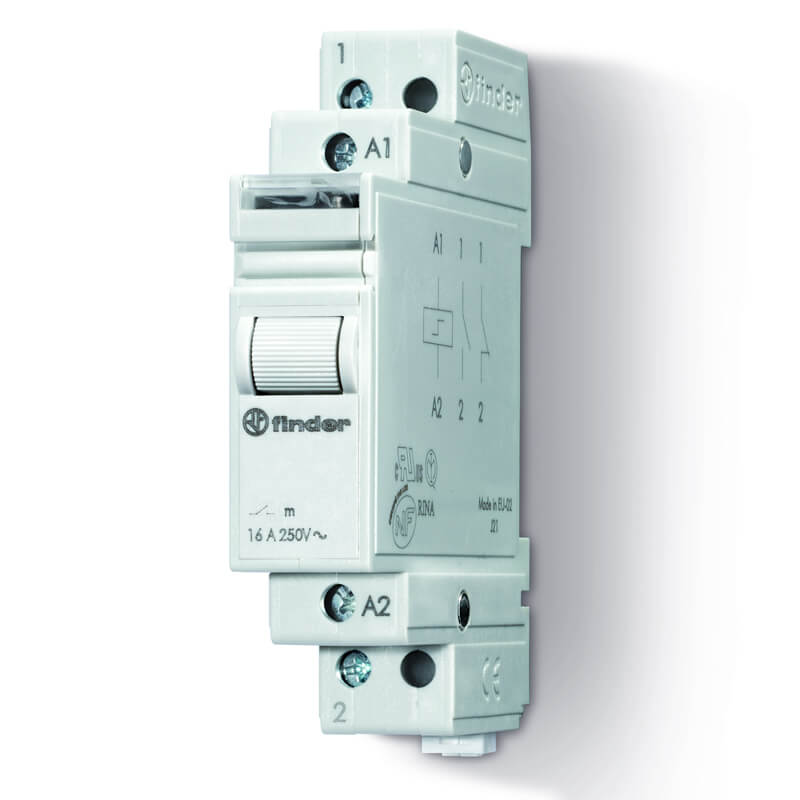

Kiprelæ 230V spolespænding | 1 slutte Fabr. Finder

Tilgængelighed: Lagerført
Varenummer: 20.21.8.230.4000
Producentens varenr.: 20.21.8.230.4000
EAN nr.:: 8012823116815
Kort beskrivelse: Fabrikat Finder. Kiprelæ med 230V spolespænding og 1 kontaktsæt. Kontaktsættet skifter position hver gang spolen får spænding. Styres med fjedertryk. Til montering på DIN skinne i standard gruppetavle.
Leveringstid: 1-2 hverdage - produktet er lagerført
DKK 123,75 inkl. moms
Produkt specifikationer
Attribute nameAttribute value
Spolespænding:230V/AC
Pol tal (Omskifter)1 NO "Slutte"
Relæ type:Kiprelæ (Mekanisk klik lyd)
Montering relæ:DIN skinne | Gruppetavle
Bredde:17,4 mm
Manuel betjening:Ja
Indikator for kontaktpositionen:Ja
Tolerance spolespænding:Min. 192V/AC | Max. 253V/AC
Strømforbrug spole:28mA / 6,5VA (ved aktivering)
Varmetab:1,3W ved maks. strøm (spole ikke aktiveret)
Central sluk / tænd funktion:Nej
Omgivelse temperatur:-40...+40 °C
Elektrisk tilslutning:Med skrueklemmer, tilspænding 0,8 Nm
Max. lederdimension, spole tilslutning (A1/A2):Fleksibel 1x2,5/2x2,5 mm² uden terminalrør, med terminalrør en dimension mindre
Max. lederdimension, kontakt tilslutning (1/2/3/4):Fleksibel 1x4/2x2,5 mm² uden terminalrør, med terminalrør en dimension mindre
Beskyttelse:IP 20
Fabrikat:Finder
Max. kontaktbelastning (AC1 omsk belastning):230V: 4000W / 16 Amp
Max. kontaktbelastning (AC15 induktiv belastning):230V: 750W / 3,2 Amp
Maksimal tilslutning af lyskilder på kontakt sættet (230V), se nedenfor:
Glødelamper og halogenlamper:2000 watt
Lysstofrør med elektronisk ballast:1000 Watt
Lysstofrør med magnetisk balast. "Spole transformator":750 Watt
Energisparepærer:400 Watt
LED 230V:400 Watt
Lavspændings halogen eller LED med elektronisk transformator:400 Watt
Lavspændings halogen eller LED med "magnetisk" transformator:800 Watt

Tilslutningsdiagram:

Tilslutningsdiagram relæ 1 NO

Spoletilslutning:A1 og A2. Ved udgave med DC spole (jævnspænding), er A1=plus / A2=minus

Kontaktsæt:

1 / 2

Måltegning:

Måltegning kiprelæ fabrikat Finder Type. 22.21, 22.22, 22.23, 22.24

*
*
*
*
