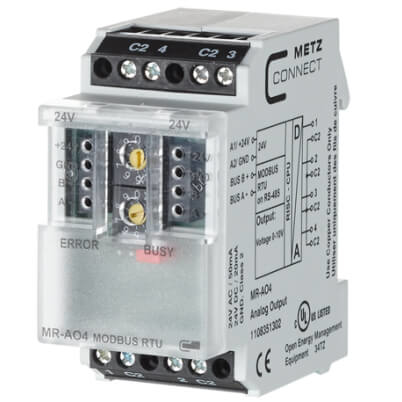

Modbus 4 analoge udgange 0-10V, MR-AO4

Varenummer: BTR-1108351302
GTIN/ISBN/EAN: 4250184135654
Leveringstid: 1-2 hverdage - produktet er lagerført
DKK 1016,03 ekskl. moms
Produkt specifikationer
Type: Modbus IO modul
Udgange: 4 analoge 0-10V
Protokol: Modbus RTU RS485
Justerbar adresse: 0-99
Baudrate: 1200 - 2400 - 4800 - 9600 - 19200 - 38400 - 57600 - 115200 Bit/s (19200 Default)
Parity: Even - Odd - None (Default Even)
Data bits: 8
Stop bits: 1
Forsyningsspænding: 24V AC/DC (+/- 10%)
Grøn LED: Visning af drift og kommunikations aktivitet
Rød LED: Lyser/blinker ved kommunikations fejl
Montering: På DIN skinne. Passer i standard gruppe tavle.
Strømforsyning og bus forbindes hurtigt mellem IO modulerne med jumper.
Sammen med modulet leveres:
Jumper
og
Tilslutningsklemme
Max. 15 moduler på en række (samme tilslutningsklemme).
Omgivelse temperatur: -5...+55 °C
Dimension: BxHxD: 35 x 70 x 65mm
Beskyttelse: IP 20

Blokdiagram:

Blokdiagram for MR-AO4

Modbus Software Tool

Med denne software kan modbus installationen og modulerne testes.

Forbindelse sker f.eks. med en USB->RS485 konverter.

Modbus masteren må ikke være tilsluttet.

Indgangene og udgange kan testes, der kan sættes analoge værdier og det analoge modbus indgangsmodul AI-8 kan konfigureres.

Desuden kan modbus modulernes parity og baudrate stilles med softwaren.

Softwaren findes i en engelsk og tysk udgave:

Nuværende version er 1.20

download den engelske version af software toolet  Engelsk version modbus software tool 1.20

download den tyske version af software toolet  Tysk version modbus software tool 1.20



I nedenstående PDF'er er modulernes modbus registre mm. beskrevet.

 Modbus software manual - Engelsk

 Modbus software manual - Tysk



*
*
*
*
