RYM 1301-RH-WMOD LCD

Tilgængelighed: Bestilles fra producent, tages ikke retur.
Varenummer: RYM1-3011-W210-000
Producentens varenr.: RYM 1301-RH-WMOD
EAN nr.: 4251325629001
Kort beskrivelse: Rum betjening med display | a || b || c || d || e || f | (Interface)
Leveringstid: 5-10 hverdage. Sælges kun til erhverv, tages ikke retur
DKK 2825,00 inkl. moms
Din pris: DKK 2118,75 inkl. moms
Produkt specifikationer
Attribute nameAttribute value

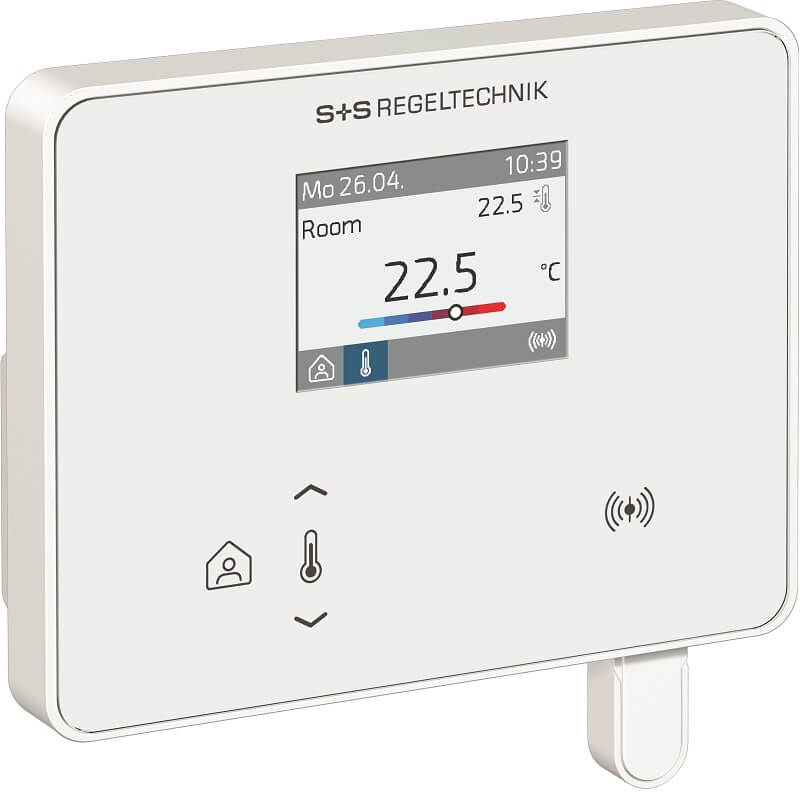

Funktion:Rumbetjeningen stiller setpunkterne og målinger til den overordnede controller til rådighed via W-Modbus (Trådløs modbus) som kan modtages af W-Modbus Gateway. Intuitiv TFT-display og betjeningen via kapacitive knapper (berøringsknapper). Integreret temperatur- og fugtighedsføler.
Enhed:Rumbetjening, Rymaskon 1000
Forsyningsspænding:24V AC/DC (+/- 10%)
Farve:Hvid lignende RAL 9016

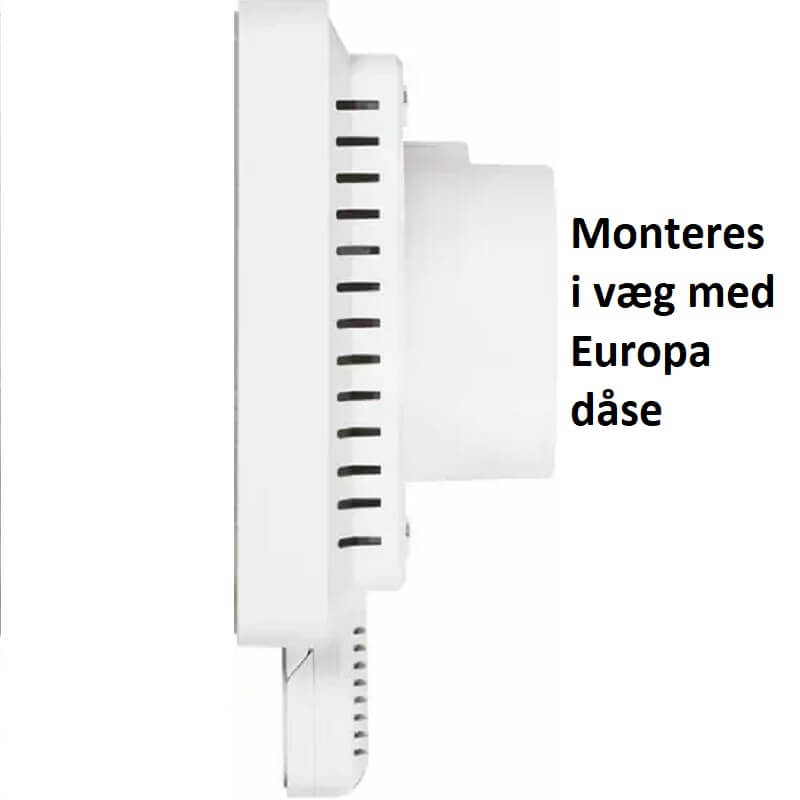

Montering:i Europa dåse ø55mm. Tilslutningsklemmer bagud, passer ind i vægmonteret Europa dåse.
Display:TFT-Display, 2" (41 x 30 mm), 320 x 240 x 3 pixels (RGB), LED-baggrundsbelysning, betragtningsvinkel ± 85°
Måling:Temperatur og luftfugtighed
Måling option 1:-
Måling option 2:-
Betjeningsknapper:Kapacitive touch
Touchknap 1:Tilstedeværelse
Touchknap 2:Temperatur +/-
Touchknap 3:- (ingen)
Touchknap 4:- (ingen)
Touchknap 5:- (ingen)
Kommunikation:W-Modbus, trådløs Modbus
Trådløs specifikation:W-Modbus (Trådløs Modbus, AES-128 krypteret), Frekvens 2,4 GHz ISM, sendeeffekt 100 mW, Rækkevidde max. 500 m (åbent terræn) / ca. 50 - 70 m (i bygning). Slave adresse 1-247, max. 100 enheder på en gateway (W-Modbus modtager).

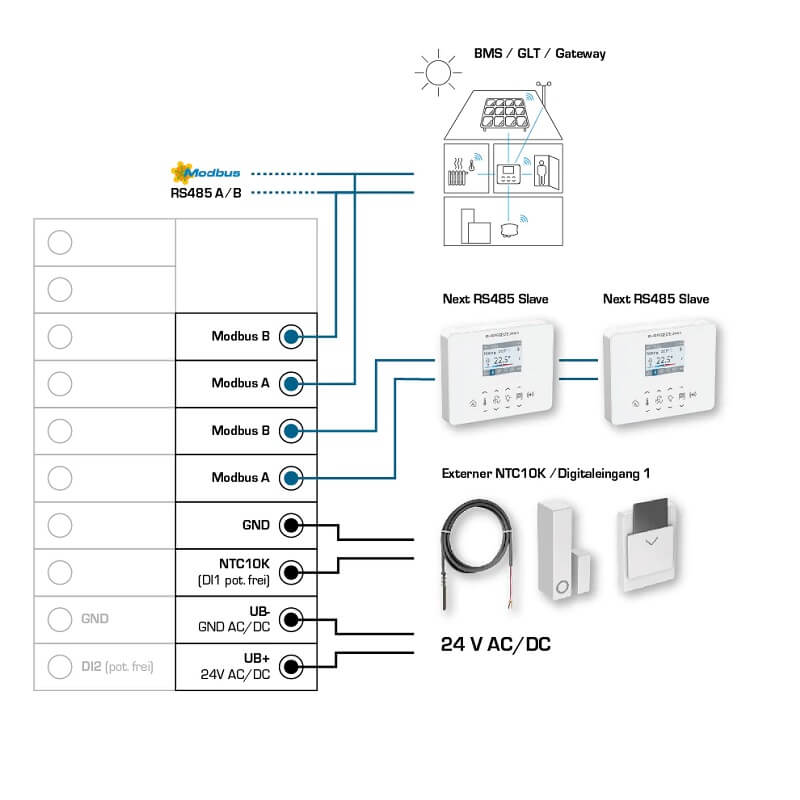

Indgang 1:NTC10k temperaturføler (ekstern) eller digital indgang.
Indgang 2:Digital indgang. F.eks. vindueskontakt, kondensvagt, mm.
Software:Konfigurationssoftware, understøtter CuRA (Customized Register Assignment). Enheden har USB-C tilslutning.
Tilslutningsklemmer:Push in klemmer, 0,2 - 1,5 mm²
Dimension:BxHxD: 112 x 89,5 x 24mm, Sensorbeskyttelse +22mm, dybde klemmer +23mm
APP:

W-Modbus-app Lumenradio W-Modbus-appen kan tilgå W-Modbus-enheder. For at gøre dette skal Bluetooth først aktiveres i konfigurationsmenuen. Enheden er derefter synlig i cirka 60 sekunder og kan oprette forbindelse til appen. Forbindelsen forbliver aktiv, indtil der trykkes på 'Afbryd' i appen. eller parring er aktiveret på enheden.
Følgende data er tilgængelige i app-tilstand:
• Firmwareopdateringer af radiomodulet
• Fejldetektion (dublikerede busadresser, kommunikationsfejl osv.)
• Individuelle enhedsnavne
• Kontrol af netværksstrukturen
• Dokumentation af netværksstrukturen (PDF)
Yderligere information kan findes via hjælpefunktionen i appen.
Appen er tilgængelig til Android- og Apple-mobilenheder i App Store.
Link til Apple Lumenradio W-Modbus-appen:
https://apps.apple.com/de/app/w-modbus/id6472275984
Link til Android Lumenradio W-Modbus-appen:
https://play.google.com/store/apps/details?id=com.lumenradio.wmodbus

Udførlig beskrivelse:Under fanerne er der oversigt over de forskellige varianter, dimensionstegning, manualer/datablade, registeroversigt og software tool.

Måltegning Rymaskon betjening. Bemærk at den skal monteres på/i Europa dåse:

Måltegning Rymaskon betjening / skal monteres i/på Europa dåse

Software tool til Rymaskon 1000

download software toolet Konfigurationssoftware til Rymaskon 1000

*
*
*
*
Yderligere information
Producent: S+S REGELTECHNIK
