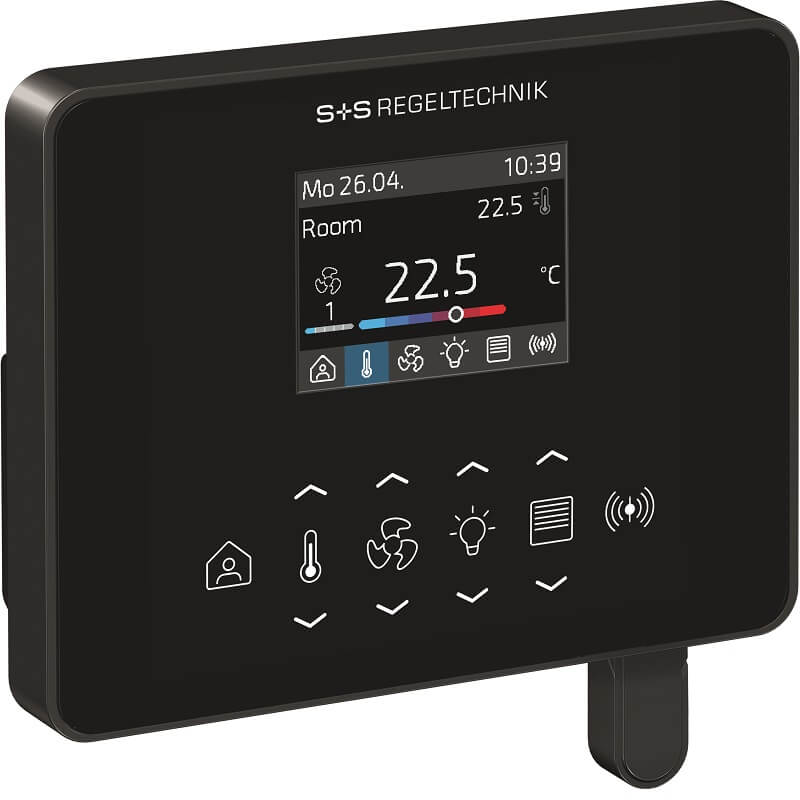

RYM 1462C-RH-CO2-MOD-LB LCD

Tilgængelighed: Bestilles fra producent, tages ikke retur.
Varenummer: RYM1-4621-M610-005
Producentens varenr.: RYM 1462-RH-CO2-MOD-BL LCD
EAN nr.: 4251325630908
Kort beskrivelse: Rymaskon 1000C Rumcontroller | g || h || i || j || k || l |
Leveringstid: 5-10 hverdage. Sælges kun til erhverv, tages ikke retur
DKK 3971,25 inkl. moms
Din pris: DKK 2978,44 inkl. moms
Produkt specifikationer
Attribute nameAttribute value
Funktion:Rumstyringsenheder (controller), afhængig af type og bestykning anvendes til styring og regulering af varme / køl og ventilationskonvektor, EC ventilator eller VAV spjæld. Kommunikationsgrænsefladen er Modbus RTU som gør det muligt at ændre og overvåge parametrene fra en overordnet styreenhed. Afhængig af typevarianten er enhederne udstyret med analoge udgange (0-10 V) eller digitale/relæudgange, til styring af varmeventiler, køleventiler, 6-vejsventilerntilatorer eller EC-ventilatorer. Styringen/reguleringen sker via PI, PWM eller 2-/3-punktsstyring. Skiftefunktionen muliggør drift af 2- og 4-rørssystemer. VOC og CO2 måling som option.
Enhed:Rumcontroller, Rymaskon 1000C
Forsyningsspænding:24V AC/DC (+/- 10%)
Farve:Sort lignende RAL 9004
Montering:i Europa dåse ø55mm. Tilslutningsklemmer bagud, passer ind i vægmonteret Europa dåse.
Display:TFT-Display, 2" (41 x 30 mm), 320 x 240 x 3 pixels (RGB), LED-baggrundsbelysning, betragtningsvinkel ± 85°
Måling:Temperatur og luftfugtighed
Måling option 1:CO2
Måling option 2:- VOC mulig mod merpris, på forespørgsel.
Betjeningsknapper:Kapacitive touch
Touchknap 1:Tilstedeværelse
Touchknap 2:Temperatur +/-
Touchknap 3:Ventilator (Luftmængde)
Touchknap 4:Lys 1
Touchknap 5:Gardin 1
Kommunikation:Modbus RTU RS485
Modbus RTU galvanisk adskilt:Ja
Baudrate:9600 - 19200 - 38400 - 57500 baud, 8N1, lige / ulige paritet, 1/2 stopbit
Adresse:1...247 (Max. 32 enheder på et segment, ved større antal skal der anvendes RS 485 transceivers)
Indgang 1:NTC10k temperaturføler (ekstern) eller digital indgang.
Indgang 2:Digital indgang. F.eks. vindueskontakt, kondensvagt, mm.
Intern reguleringssekvens:Temperatur (Varme/køl) og ventilator konvektor (FAN/COIL)
Reguleringsfunktion:46: 2x Analoge udgange 0-10V varme/køl/Fan, 2x relæ udgang (24V) varme/køl. Se funktion i manual/datablad.
Software:Konfigurationssoftware, understøtter CuRA (Customized Register Assignment). Enheden har USB-C tilslutning.
Tilslutningsklemmer:Push in klemmer, 0,2 - 1,5 mm²
Dimension:BxHxD: 112 x 89,5 x 24mm, Sensorbeskyttelse +22mm, dybde klemmer +23mm
Udførlig beskrivelse:Under fanerne er der oversigt over de forskellige varianter, dimensionstegning, manualer/datablade, registeroversigt og software tool.

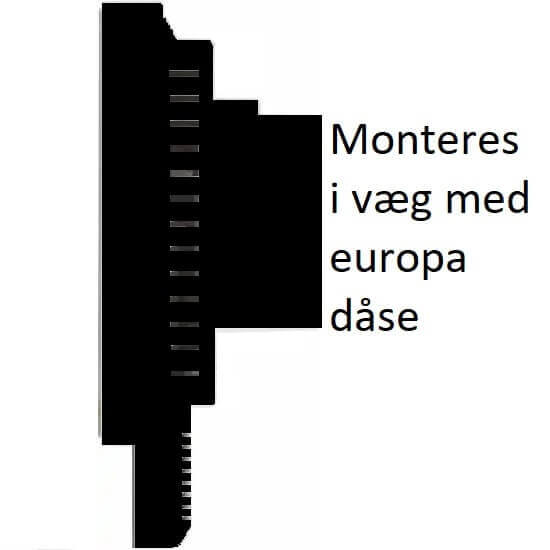

Måltegning Rymaskon betjening. Bemærk at den skal monteres på/i Europa dåse:

Måltegning Rymaskon betjening / skal monteres i/på Europa dåse

Software tool til Rymaskon 1000

download software toolet Konfigurationssoftware til Rymaskon 1000

*
*
*
*
Yderligere information
Producent: S+S REGELTECHNIK
