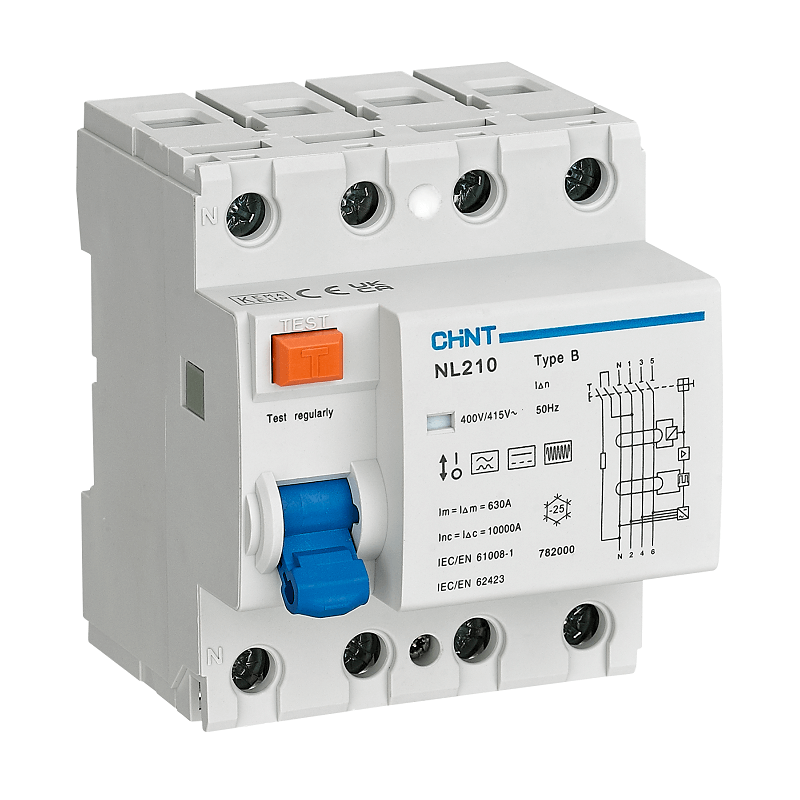

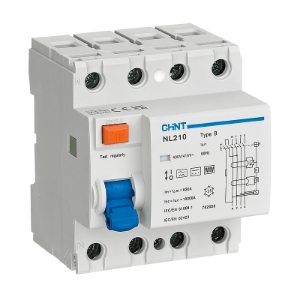

Type B | 63A | 300mA | AC/DC | PFI | fejlstrømsafbryder

Tilgængelighed: Lagerført
Varenummer: B-63A-300ma
Producentens varenr.: 20900026
EAN nr.: 6901800803157
Leveringstid: 1-2 hverdage - produktet er lagerført
DKK 1606,25 inkl. moms
Produkt specifikationer
Attribute nameAttribute value
Mærkestrøm:63 Amp
Udløsningsstrøm:300 mA | PFI | (Må ikke ikke anvendes til stikkontakter og CEE udtag "personbeskyttelse") Der skal laves seperat gruppe til produktet / maskinen ved anvendelse af 300 mA typen.
Fejlstrømsafbryder:Type B | AC/DC | Detektere fejlstrømme på vekselstrøm, pulserende jævnstrøm, samt glatte DC spænding. Frekvenser fra 0-1000Hz
Poltal:N+3P (Nul til venstre)
Spænding:400V 50Hz
Bredde:72mm (4 modul)
Elektrisk tilslutning:Op til 25mm² med ledningstylle | ekstra spor til U-skinne. Tilspændingsmoment 2,5 Nm.
Anvendelse:Oplader til elbiler | Varmepumpe | Solcelle inverter | Samt alt andet udstyr hvor der også kan opstå glatte jævnfejlstrømme. Det er producenten af produktet/maskinen som skal oplyse hvilken type fejlstrømsafbryder der skal anvendes.
Info:Pga. af person og brandsikkerhed er det et krav at der anvendes Type B fejlstrømsafbryder hvor der kan opstå fejlstrømme med jævnstrøm over 6mA. En almindelig fejlstrømafbryder af type A er virkningsløs og vil ikke koble ud. Ved anvendelse af 3 fasede frekvensomformer anbefaler vi 300 mA udgaven medmindre producenten specifik foreskriver at 30 mA er tilstrækkelig.
Standard:Godkendt i henhold til: IEC/EN 61008-1 og IEC/EN 62423
Varmetab pr. pol:63A = 5 W
Brydeevne:(Im): 630A
Mærkekortslutningsstrøm:10 kA
Stødspænding (Uimp):4000 volt
Test:Fejlstrømsafbryder skal altid testes minimum 2 gange om året.

Tilslutningsdiagram:

OBS vedr. tilslutning. N til venstre og forsyning netsiden foroven.

Tilslutningsdiagram for fejlstrømsafbryder | Type B

Dimensioner:

Dimension for fejlstrømsafbryder Type B

*
*
*
*
Yderligere information
Producent: CHINT
