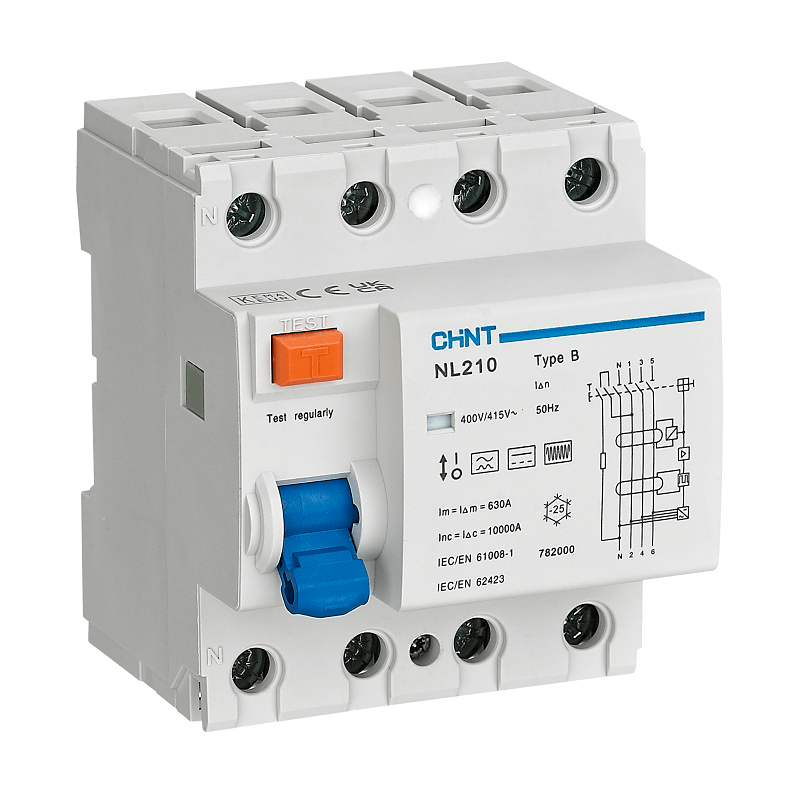

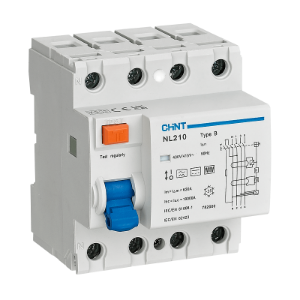

Type B | 40A | 300mA | AC/DC | PFI | fejlstrømsafbryder

Varenummer: B-40a-300ma
Leveringstid: 1-2 hverdage - produktet er lagerført
DKK 1643,75 inkl. moms
Produkt specifikationer
Attribute nameAttribute value
Mærkestrøm:40 Amp
Udløsningsstrøm:300 mA | PFI | (Må ikke ikke anvendes til stikkontakter og CEE udtag "personbeskyttelse") Der skal laves seperat gruppe til produktet / maskinen ved anvendelse af 300 mA typen.
Fejlstrømsafbryder:Type B | AC/DC | Detektere fejlstrømme på vekselstrøm, pulserende jævnstrøm, samt glatte DC spænding. Frekvenser fra 0-1000Hz
Poltal:N+3P (Nul til venstre)
Spænding:400V 50Hz
Bredde:72mm (4 modul)
Elektrisk tilslutning:Op til 25mm² med ledningstylle | ekstra spor til U-skinne. Tilspændingsmoment 2,5 Nm.
Anvendelse:Oplader til elbiler | Varmepumpe | Solcelle inverter | Samt alt andet udstyr hvor der også kan opstå glatte jævnfejlstrømme. Det er producenten af produktet/maskinen som skal oplyse hvilen type fejlstrømsafbryder der skal anvendes.
Info:Pga. af person og brandsikkerhed er det et krav at der anvendes Type B fejlstrømsafbryder hvor der kan opstå fejlstrømme med jævnstrøm over 6mA. En almindelig fejlstrømafbryder af type A er virkningsløs og vil ikke koble ud. Ved anvendelse af 3 fasede frekvensomformer anbefaler vi 300 mA udgaven medmindre producenten specifik foreskriver at 30 mA er tilstrækkelig.
Standard:Godkendt i henhold til: IEC/EN 61008-1 og IEC/EN 62423
Varmetab pr. pol:40A = 2 W
Brydeevne:(Im): 500A
Mærkekortslutningsstrøm:10 kA
Stødspænding (Uimp):4000 volt

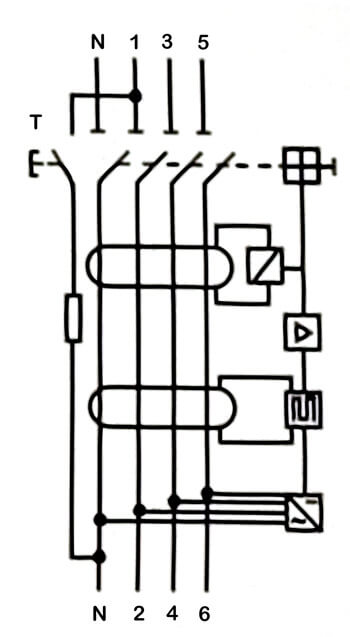

Tilslutningsdiagram:

OBS vedr. tilslutning. N til venstre og forsyning netsiden foroven.

Tilslutningsdiagram for fejlstrømsafbryder | Type B

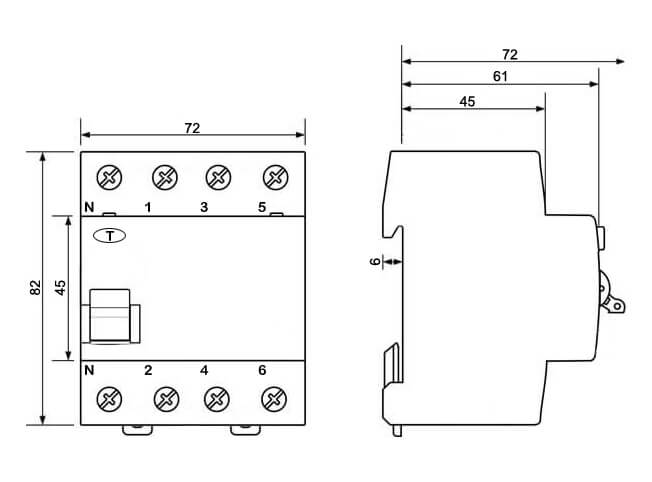

Dimensioner:

Dimension for fejlstrømsafbryder Type B

*
*
*
*
Yderligere information
Producent: ELSAG.DK
