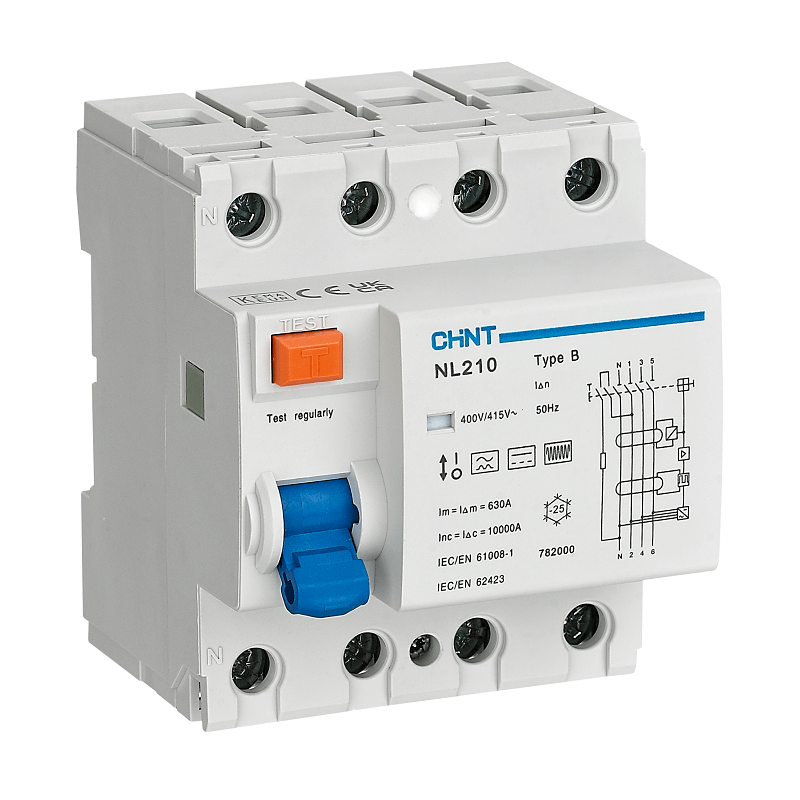

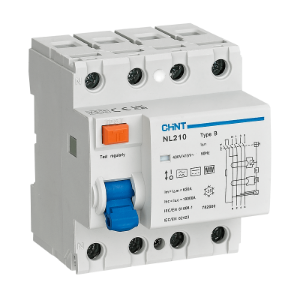

Type B | HPFI | fejlstrømsafbryder 40A | 30mA | AC/DC

Tilgængelighed: Lagerført
Varenummer: B-40a-30ma
Producentens varenr.: B-40a-30ma
Leveringstid: 1-2 hverdage - produktet er lagerført
DKK 1643,75 inkl. moms
Produkt specifikationer
Attribute name Attribute value
Mærkestrøm: 40 Amp
Udløsningsstrøm: 30 mA | HPFI | Godkendt til person beskyttelse. (Stikkontakter og CEE udtag)
Fejlstrømsafbryder: Type B | AC/DC | Detektere fejlstrømme på vekselstrøm, pulserende jævnstrøm, samt glatte DC spænding. Frekvenser fra 0-1000Hz
Poltal: N+3P (Nul til venstre)
Spænding: 400V 50Hz
Bredde: 72mm (4 modul)
Montering: På DIN skinne. Passer i standard gruppe tavle
Elektrisk tilslutning: Op til 25mm² med ledningstylle | ekstra spor til U-skinne. Tilspændingsmoment 2,5 Nm.
Anvendelse: Oplader til elbiler | Varmepumpe | Solcelle inverter | Samt alt andet udstyr hvor der også kan opstå glatte jævnfejlstrømme. Det er producenten af produktet/maskinen som skal oplyse hvilken type fejlstrømsafbryder der skal anvendes.
Info: Pga. af person og brandsikkerhed er det et krav at der anvendes Type B fejlstrømsafbryder hvor der kan opstå fejlstrømme med jævnstrøm over 6mA. En almindelig fejlstrømafbryder af type A er virkningsløs og vil ikke koble ud. Ved anvendelse af 3 fasede frekvensomformer anbefaler vi 300 mA udgaven medmindre producenten specifik foreskriver at 30 mA er tilstrækkelig.
Standard: Godkendt i henhold til: IEC/EN 61008-1 og IEC/EN 62423
Varmetab pr. pol: 40A = 2 W
Brydeevne: (Im): 500A
Mærkekortslutningsstrøm: 10 kA
Stødspænding (Uimp): 4000 volt
Test: Fejlstrømsafbryder skal altid testes minimum 2 gange om året.

Tilslutningsdiagram:

OBS vedr. tilslutning. N til venstre og forsyning netsiden foroven.

Tilslutningsdiagram for fejlstrømsafbryder | Type B

Dimensioner:

Dimension for fejlstrømsafbryder Type B

*
*
*
*
Yderligere information
Producent: ELSAG.DK
