| Funktion: | Rumstyringsenheder (controller), afhængig af type og bestykning anvendes til styring og regulering af varme / køl og ventilationskonvektor, EC ventilator eller VAV spjæld. Kommunikationsgrænsefladen er Modbus RTU som gør det muligt at ændre og overvåge parametrene fra en overordnet styreenhed. Afhængig af typevarianten er enhederne udstyret med analoge udgange (0-10 V) eller digitale/relæudgange, til styring af varmeventiler, køleventiler, 6-vejsventilerntilatorer eller EC-ventilatorer. Styringen/reguleringen sker via PI, PWM eller 2-/3-punktsstyring. Skiftefunktionen muliggør drift af 2- og 4-rørssystemer. VOC og CO2 måling som option. |

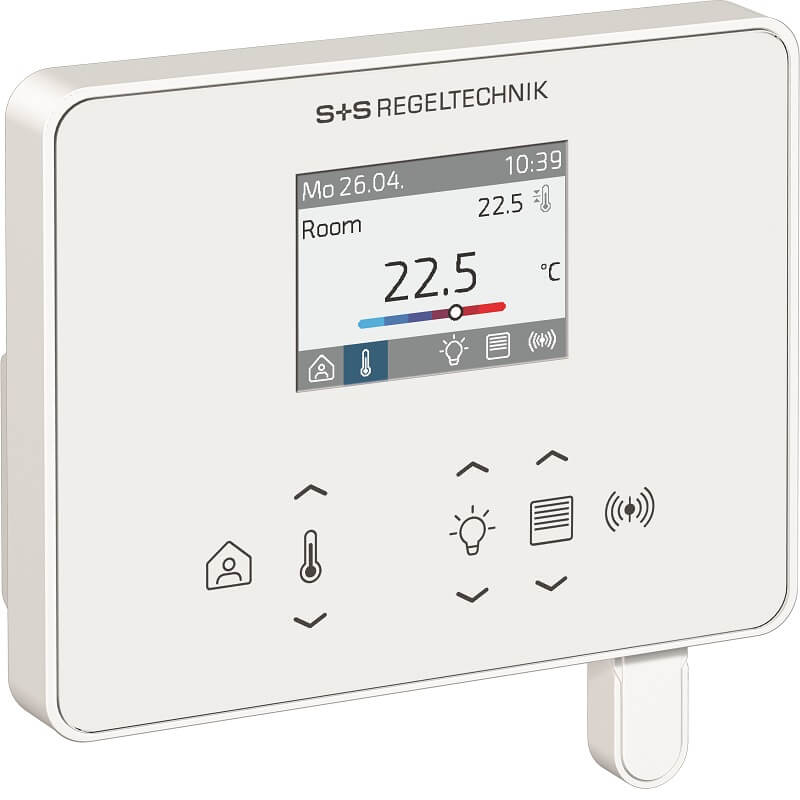

| Enhed: | Rumcontroller, Rymaskon 1000C |
| Forsyningsspænding: | 24V AC/DC (+/- 10%) |
| Farve: | Hvid lignende RAL 9016 |

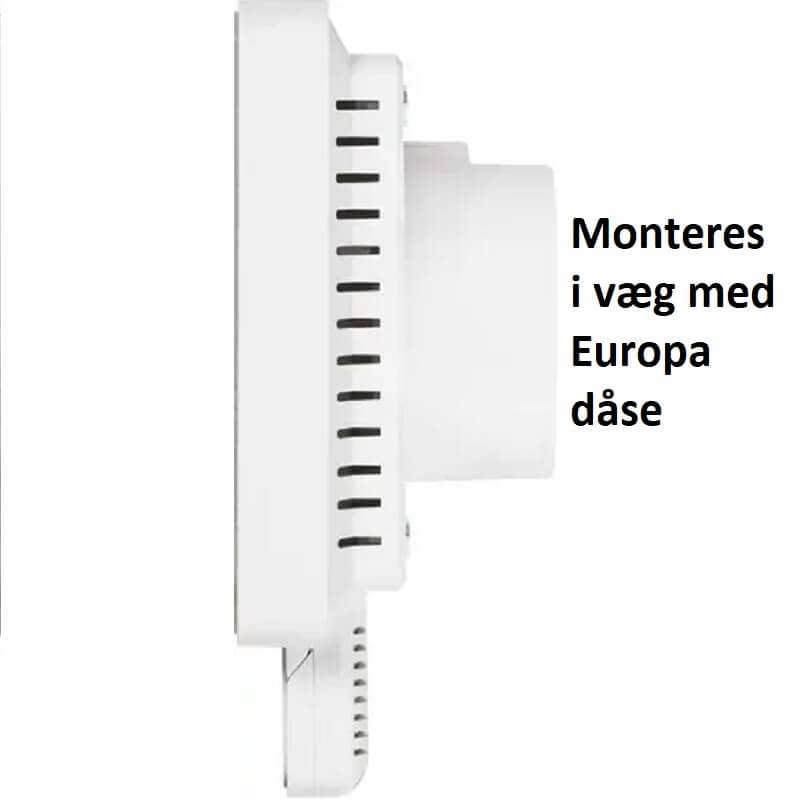

| Montering: | i Europa dåse ø55mm. Tilslutningsklemmer bagud, passer ind i vægmonteret Europa dåse. |
| Display: | TFT-Display, 2" (41 x 30 mm), 320 x 240 x 3 pixels (RGB), LED-baggrundsbelysning, betragtningsvinkel ± 85° |
| Måling: | Temperatur og luftfugtighed |
| Måling option 1: | CO2 |
| Måling option 2: | - VOC mulig mod merpris, på forespørgsel. |
| Betjeningsknapper: | Kapacitive touch |
| Touchknap 1: | Tilstedeværelse |
| Touchknap 2: | Temperatur +/- |
| Touchknap 3: | - (ingen) |
| Touchknap 4: | - (ingen) |
| Touchknap 5: | - (ingen) |
| Kommunikation: | Modbus RTU RS485 |
| Modbus RTU galvanisk adskilt: | Ja |
| Baudrate: | 9600 - 19200 - 38400 - 57500 baud, 8N1, lige / ulige paritet, 1/2 stopbit |
| Adresse: | 1...247 (Max. 32 enheder på et segment, ved større antal skal der anvendes RS 485 transceivers) |
| Indgang 1: | NTC10k temperaturføler (ekstern) eller digital indgang. |
| Indgang 2: | Digital indgang. F.eks. vindueskontakt, kondensvagt, mm. |
| Intern reguleringssekvens: | Temperatur (Varme/Køl) |
| Reguleringsfunktion: | 31: 2x relæ udgange (230V), 1 analog udgang 0-10V. Se funktion i manual/datablad. |
| Software: | Konfigurationssoftware, understøtter CuRA (Customized Register Assignment). Enheden har USB-C tilslutning. |
| Tilslutningsklemmer: | Push in klemmer, 0,2 - 1,5 mm² |
| Dimension: | BxHxD: 112 x 89,5 x 24mm, Sensorbeskyttelse +22mm, dybde klemmer +23mm |
| Udførlig beskrivelse: | Under fanerne er der oversigt over de forskellige varianter, dimensionstegning, manualer/datablade, registeroversigt og software tool. |
