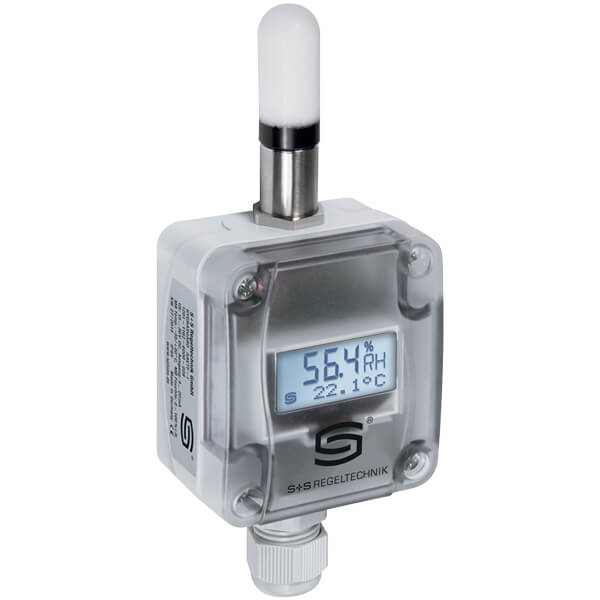

Universal fugt- temperaturføler | display | væg | 2 x 0-10V | IP65

Tilgængelighed: Bestilles fra producent, tages ikke retur.
Varenummer: AAVTF-U-LCD
Producentens varenr.: 1201-1161-6200-028
EAN nr.: 4251325610054
Leveringstid: ca. 1-2 uger
DKK 2450,00 inkl. moms
Din pris: DKK 1837,50 inkl. moms

Universal fugt- og temperaturføler med display til vægmontering med 2 x 0-10V udgange

Den universelle fugtighedsføler bruges til at bestemme forskellige fugtvariabler.

Målt er den relative luftfugtighed og temperatur. Fra disse målestørrelser, beregnes de forskellige variabler. De forskellige variabler kan vælges med DIP switche i føleren.

Valgbar for udgang 1 er den relative fugtighed [% RH], absolut luftfugtighed [g / m³], vandindhold [g / kg], dugpunkt temperatur [° C], eller enthalpi [kJ / kg]. Temperaturen kan vælges mellem 4 forskellige måleområder. Se tabellen. Enthalpi bliver beregnet uden korrektur af den atmosfæriske tryk.
Forsyningsspænding:
24V AC/DC
Fugt:
Omskiftelige måleenheder
og måleområder:
0..100% r.H., Relativ luftfugtighed
0..50g/kg, Vandindhold, g vand / kg tør luft
0..80g/kg, Vandindhold, g vand / kg tør luft
0..50g/m³, Absolut luftfugtighed
0..80g/m³, Absolut luftfugtighed
0..+50°C, Dugpunktstemperatur
-20..80°C, Dugpunktstemperatur
0..80kj/kg, Ethalpi
Temperatur:
Omskiftelige måleområde:
0/+50°C,
-20/+80°C,
-35/+75°C,
-35/+35°C
Fugt udgangssignal
0....100 % r.H.
0-10V
Temperatur udgangssignal:
0-10V
Farve:
Hvid lign. RAL 9010
Nøjagtighed fugt:
+/- 3,0 % ved 40...60% r.H. ved 20 °C ellers +/- 5% r.H
Tilslutning:
M16 med trækaflastning
Nøjagtighed temperatur:
+/- 0,5 °C ved 20 °C
Beskyttelse:
IP 65
Totallægde målerør:
60mm
Dimensioner:
72 x 64 x 43,3 mm
Produkt specifikationer
Attribute nameAttribute value
Måle type:Måler luft temperaturen og fugtigheden. Måleenheden for fugten kan justeres.
Udgangssignal fugtmåling:0-10V (I forhold til valgt måleenhed og område)
Justerbare måleenhed og område fugt:
0-100% r.H. Relativ luftfugtighed
0-50 g/kg Vandindhold, g vand / kg tør luft
0-80 g/kg Vandindhold, g vand / kg tør luft
0-50 g/m³ Absolut luftfugtighed
0-80 g/m³ Absolut luftfugtighed
0..+50°C Dugpunktstemperatur
-20..+80°C Dugpunktstemperatur
0..80 kj/kg, Ethalpi*
*Enthalpi bliver beregnet uden korrektur af den atmosfæriske tryk
De forskellige måleenheder/områder indstilles med "DIP"
Nøjagtighed fugtmåling:± 2% i området 20-80% r.H. ved 25 °C | Ellers ± 3%
Udgangssignal temperaturmåling:0-10V (i forhold til indstillet måleområde)
Justerbare måleområder temperatur:-35...+75°C | -20...+80°C | -35...+35°C | 0...+50°C
Nøjagtighed temperaturmåling:± 0,6K ved 25 °C
Display:Ja
Forsyningsspænding:24V AC (+/-20%) eller 15...36V DC
Elektrisk tilslutning:4 leder
Omgivelse temperatur:-30...+70 °C | ikke kondenserende
Omgivelse fugt:10...95% r.H. | Ikke kondenserende
Montering:Væg
Tilslutnings del:Med skruelåg
Beskyttelse:IP 65
Farve:Hvid lignende RAL 9016
Kabelforskruning:M16 med trækaflastning. Maks. kabel diameter 10mm
Dimension:Se måltegning under fane med dimension
Udskiftelig sensor:Nej
Sinterfilter:Udskiftelig kunststof. Kan erstattes af metal filter

Tilslutningsdiagram:

Tilslutningsdiagram universal fugtføler

Indstilling DIP:

Indstilling DIP universal fugtføler

Dimensioner:

Dimensioner for følere med TYR1 cover

*
*
*
*
Produkt detaljer

Universal fugt- og temperaturføler med display til vægmontering med 2 x 0-10V udgange

Den universelle fugtighedsføler bruges til at bestemme forskellige fugtvariabler.

Målt er den relative luftfugtighed og temperatur. Fra disse målestørrelser, beregnes de forskellige variabler. De forskellige variabler kan vælges med DIP switche i føleren.

Valgbar for udgang 1 er den relative fugtighed [% RH], absolut luftfugtighed [g / m³], vandindhold [g / kg], dugpunkt temperatur [° C], eller enthalpi [kJ / kg]. Temperaturen kan vælges mellem 4 forskellige måleområder. Se tabellen. Enthalpi bliver beregnet uden korrektur af den atmosfæriske tryk.
Forsyningsspænding:
24V AC/DC
Fugt:
Omskiftelige måleenheder
og måleområder:
0..100% r.H., Relativ luftfugtighed
0..50g/kg, Vandindhold, g vand / kg tør luft
0..80g/kg, Vandindhold, g vand / kg tør luft
0..50g/m³, Absolut luftfugtighed
0..80g/m³, Absolut luftfugtighed
0..+50°C, Dugpunktstemperatur
-20..80°C, Dugpunktstemperatur
0..80kj/kg, Ethalpi
Temperatur:
Omskiftelige måleområde:
0/+50°C,
-20/+80°C,
-35/+75°C,
-35/+35°C
Fugt udgangssignal
0....100 % r.H.
0-10V
Temperatur udgangssignal:
0-10V
Farve:
Hvid lign. RAL 9010
Nøjagtighed fugt:
+/- 3,0 % ved 40...60% r.H. ved 20 °C ellers +/- 5% r.H
Tilslutning:
M16 med trækaflastning
Nøjagtighed temperatur:
+/- 0,5 °C ved 20 °C
Beskyttelse:
IP 65
Totallægde målerør:
60mm
Dimensioner:
72 x 64 x 43,3 mm
Yderligere information
Producent: S+S REGELTECHNIK
